পার্শ্ব জল আউটলেট সঙ্গে থার্মোস্ট্যাটিক মিশ্রণ ভালভ
থার্মোস্ট্যাটিক মিক্সিং ভালভ (TMVs) হল একটি গুরুত্বপূর্ণ সুরক্ষা ডিভাইস যা পূর্ব-সেট, স্থিতিশীল তাপমাত্রায় মিশ্রিত জল সরবরাহ করার জন্য ডিজাইন করা হয়েছে, স্কাল্ডিং এবং তাপীয় শক প্রতিরোধ করে। সাইড ওয়াটার আউটলেটের সাথে থার্মোস্ট্যাটিক মিক্সিং ভালভের পেশাদার প্রস্তুতকারক হিসাবে, GenTant পণ্যের উৎকর্ষতা এবং ড্রাইভ উদ্ভাবন নিশ্চিত করতে তার উন্নত R&D এবং টেস্টিং ল্যাবরেটরির ব্যবহার করে। নির্ভুল সরঞ্জাম ব্যবহার করে, আমরা কঠোরভাবে প্রতিটি ভালভের কার্যকারিতা যাচাই করি, দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং সামঞ্জস্যপূর্ণ নিরাপত্তার গ্যারান্টি দেয়। সূক্ষ্ম প্রকৌশল এবং ক্রমাগত বিকাশের প্রতি আমাদের প্রতিশ্রুতি আমাদের পরবর্তী প্রজন্মের বুদ্ধিমান, টেকসই ভালভ সমাধান তৈরি করতে দেয়। আমরা উচ্চ-মানের TMV প্রদান করি যা উচ্চতর তাপমাত্রা নিয়ন্ত্রণ, উন্নত ব্যবহারকারীর নিরাপত্তা এবং আবাসিক ও বাণিজ্যিক অ্যাপ্লিকেশনের জন্য শক্তিশালী কর্মক্ষমতা প্রদান করে।
পণ্য বৈশিষ্ট্য এবং আবেদন
1.1। পাশের জলের আউটলেটের সাথে জেন্ট্যান্ট থার্মোস্ট্যাটিক মিক্সিং ভালভটি গার্হস্থ্য গরম জল সিস্টেম (DHW) এবং ফ্লোর হিটিং সিস্টেমগুলিতে একটি প্রদত্ত তরল তাপমাত্রা বজায় রাখার জন্য ডিজাইন করা হয়েছে।
1.2। থার্মোস্ট্যাটিক মিক্সিং ভালভগুলি ফুটন্ত জলের সাথে স্ক্যাল্ডিংয়ের বিরুদ্ধে সুরক্ষা ব্যবস্থার সাথে সজ্জিত (ঠান্ডা জলের সরবরাহ না থাকলে ভালভ মিশ্র তরল প্রবাহ বন্ধ করে)।
1.3। মিশ্র জলের ধ্রুবক তাপমাত্রা প্রতিষ্ঠিত তাপমাত্রা সীমার মধ্যে ভালভের সামঞ্জস্যকারী গাঁট দ্বারা সেট করা হয়।
প্রযুক্তিগত বৈশিষ্ট্য
|
না |
চারিত্রিক |
মান |
|
1 |
কর্মক্ষম তরলের সর্বোচ্চ তাপমাত্রা, °সে |
95 |
|
2 |
সর্বাধিক কাজের চাপ, বার |
10 |
|
3 |
সর্বোচ্চ ডিফারেনশিয়াল চাপ, বার |
2 |
|
4 |
নির্ভুলতা, °С |
±2 |
|
5 |
তাপমাত্রা পরিসীমা, °С |
30-65 |
|
6 |
কাজের মাধ্যম |
জল, 40% পর্যন্ত ঘনত্ব সহ গ্লাইকলের জলীয় দ্রবণ |
|
7 |
প্রস্তাবিত কাজের চাপ, বার |
1-5 |
|
8 |
নামমাত্র ব্যাস, মিমি |
15-20 |
|
9 |
নামমাত্র প্রবাহ হার, m³/ঘণ্টা |
1.8 -2.0 |
পণ্য নকশা এবং উপকরণ
পাশের জলের আউটলেটের সাথে থার্মোস্ট্যাটিক মিক্সিং ভালভ (মহিলা থ্রেড)
|
№ |
আইটেমের নাম |
পরিমাণ, পিসি |
উপাদান |
|
1 |
ভালভ বডি |
1 |
CW617N |
|
2 |
পিস্টন |
1 |
পিপিএস |
|
3 |
ও-রিং |
1 |
ইপিডিএম |
|
4 |
ও-রিং |
1 |
ইপিডিএম |
|
5 |
বসন্ত |
1 |
S304-WPB |
|
6 |
ভালভ স্টেম |
1 |
CW617N |
|
7 |
ও-রিং |
1 |
ইপিডিএম |
|
8 |
গ্যাসকেট |
1 |
ইপিডিএম |
|
9 |
ও-রিং |
1 |
ইপিডিএম |
|
10 |
ভালভ আসন |
1 |
CW617N |
|
11 |
রিং ধরে রাখা |
1 |
S304 |
|
12 |
তাপীয় উপাদান |
1 |
H62+CW617N+S304 |
|
13 |
ভালভ আবরণ |
1 |
নাইলন |
|
14 |
সমন্বয় গাঁট |
1 |
নাইলন |
|
15 |
প্রতিরক্ষামূলক ক্যাপ |
1 |
নাইলন |
|
16 |
স্টিকার |
1 |
- |
|
17 |
স্টিকার |
1 |
- |
মাত্রা
|
ডিএন |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
ওজন, ছ |
|
15 |
1/2 |
11.2 |
74 |
11 |
13 |
91 |
39.5 |
450 |
|
20 |
3/4 |
11.2 |
78 |
11.5 |
13 |
93 |
42.5 |
445 |

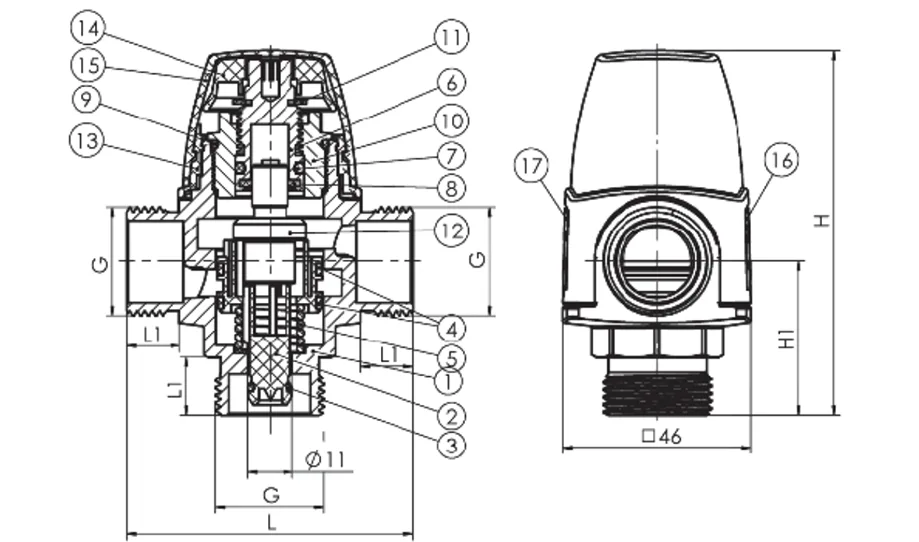

পাশের জলের আউটলেটের সাথে থার্মোস্ট্যাটিক মিক্সিং ভালভ (পুরুষ থ্রেড)
|
№ |
আইটেমের নাম |
পরিমাণ, পিসি |
উপাদান |
|
1 |
ভালভ বডি |
1 |
CW617N |
|
2 |
পিস্টন |
1 |
পিপিএস |
|
3 |
ও-রিং |
1 |
ইপিডিএম |
|
4 |
ও-রিং |
1 |
ইপিডিএম |
|
5 |
বসন্ত |
1 |
S304-WPB |
|
6 |
ভালভ স্টেম |
1 |
CW617N |
|
7 |
ও-রিং |
1 |
ইপিডিএম |
|
8 |
গ্যাসকেট |
1 |
ইপিডিএম |
|
9 |
ও-রিং |
1 |
ইপিডিএম |
|
10 |
ভালভ আসন |
1 |
CW617N |
|
11 |
রিং ধরে রাখা |
1 |
S304 |
|
12 |
তাপীয় উপাদান |
1 |
H62+CW617N+S304 |
|
13 |
ভালভ আবরণ |
1 |
নাইলন |
|
14 |
সমন্বয় গাঁট |
1 |
নাইলন |
|
15 |
প্রতিরক্ষামূলক ক্যাপ |
1 |
নাইলন |
|
16 |
স্টিকার |
1 |
- |
|
17 |
স্টিকার |
1 |
- |
মাত্রা
|
ডিএন |
G |
OA/DA |
L |
L1 |
L2 |
H |
H1 |
ওজন, ছ |
|
15 |
1/2 |
69 |
13 |
90 |
37.5 |
435 |
52.5 |
500 |
|
20 |
3/4 |
70 |
13 |
90 |
37.5 |
440 |
52.5 |
495 |
ইনস্টলেশন এবং অপারেশন নির্দেশাবলী
3.1। সাইড ওয়াটার আউটলেটের সাথে থার্মোস্ট্যাটিক মিক্সিং ভালভের সঠিক অপারেশন নিশ্চিত করতে, ইনস্টলেশনের আগে পাইপলাইনে কোনও দূষক নেই তা নিশ্চিত করা প্রয়োজন। সিস্টেম ইনলেটে একটি ফিল্টার ইনস্টল করার পরামর্শ দেওয়া হয়।
3.2। মিক্সার বডি নির্দেশ করে (নীচের চিত্র দেখুন):
লাল রঙের সাথে গরম জলের খাঁড়ি;
নীল রঙের সাথে ঠান্ডা জলের ইনলেট;
লাল-নীল সঙ্গে মিশ্র জল আউটলেট.

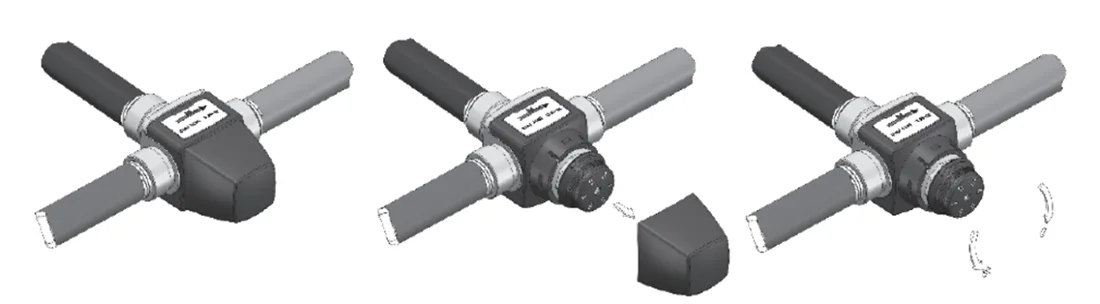

3.3। থার্মোস্ট্যাটিক মিক্সিং ভালভের আউটলেটে জলের তাপমাত্রা নীচের টেবিলের সাথে সামঞ্জস্যপূর্ণ নব ব্যবহার করে সেট করা হয়েছে।
|
হ্যান্ডেল পজিশন |
মিশ্রণ তাপমাত্রা, °সে |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4। ভালভ ইনস্টলেশনের সময় লিভার রেঞ্চ ব্যবহার অনুমোদিত নয়।
3.5। থ্রেডযুক্ত সংযোগগুলি অবশ্যই FUM (ফ্লুরোপ্লাস্টিক সিলিং উপাদান) বা সিলিং উপকরণ হিসাবে প্লাম্বিং পলিমাইড থ্রেড ব্যবহার করে তৈরি করা উচিত।
3.6। ভালভ ইনস্টল করার সময়, টেবিলে নির্দিষ্ট টর্ক মান অতিক্রম করবেন না:
|
থ্রেড, ইঞ্চি |
সর্বোচ্চ টর্ক (থ্রেড), Nm |
|
1/2" |
30 |
|
3/4" |
40 |

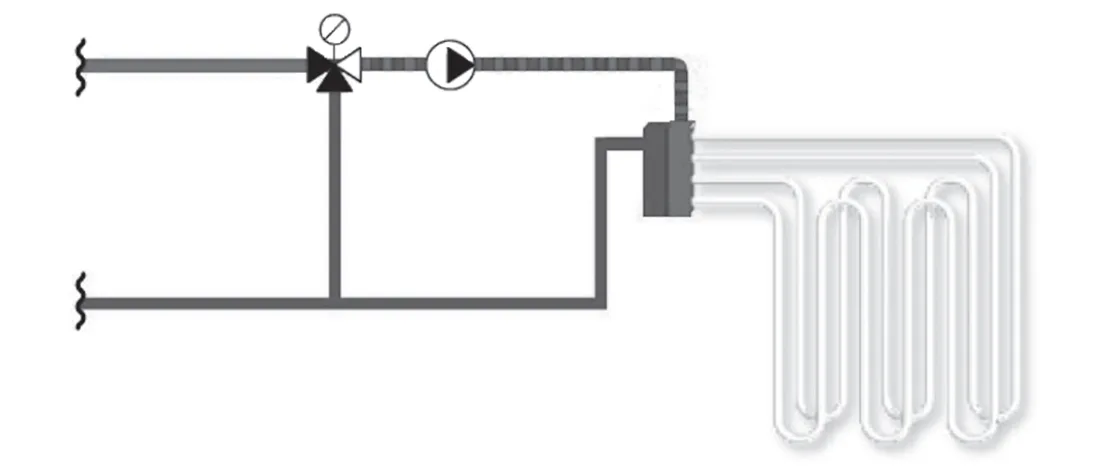

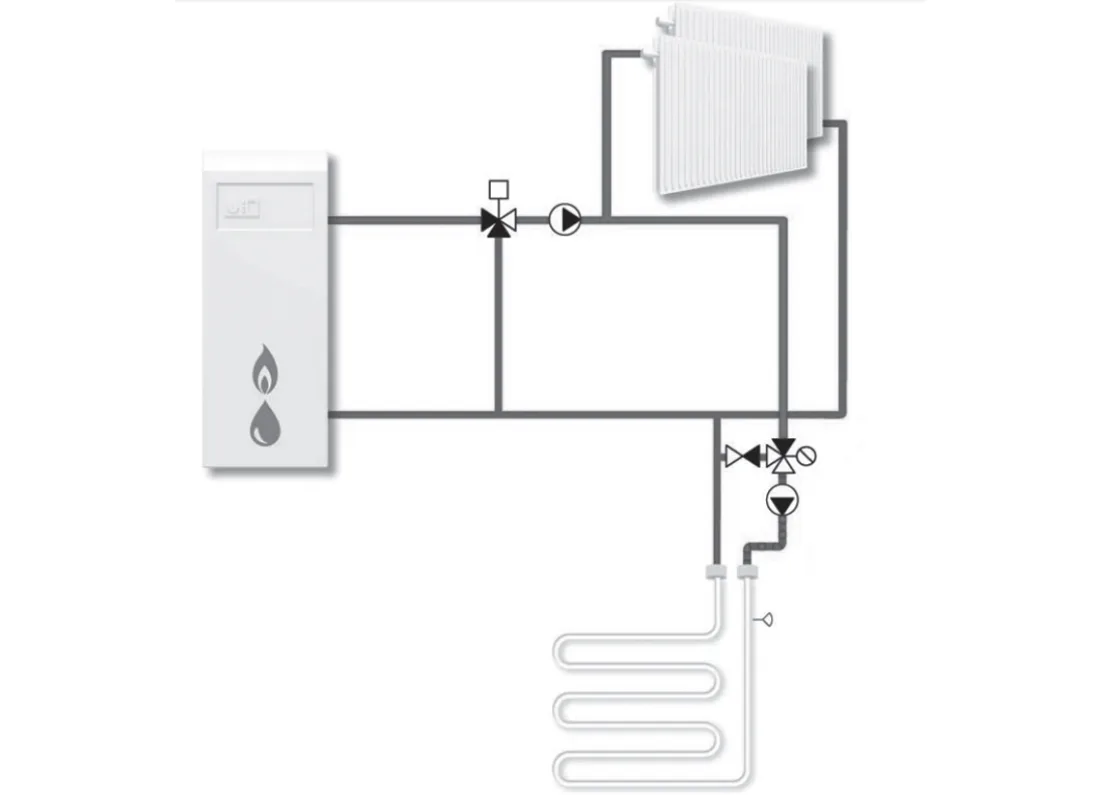

3.7। DHW (ঘরোয়া গরম জল) এবং থার্মোস্ট্যাটিক মিক্সিং ভালভ ব্যবহার করে গরম করার জন্য ইনস্টলেশন স্কিমগুলির উদাহরণ:
উদাহরণ 1
উদাহরণ 2

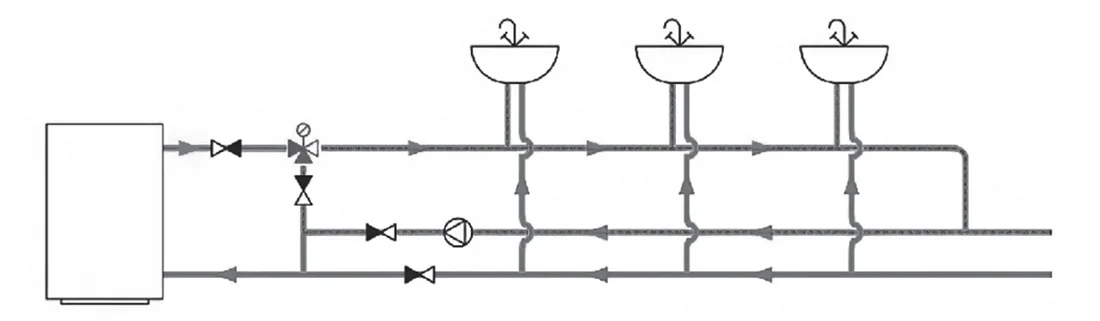

DHW এর উদাহরণ
অপারেশন এবং প্রযুক্তিগত রক্ষণাবেক্ষণ
4.1। থার্মোস্ট্যাটিক মিক্সিং ভালভটি প্রযুক্তিগত বৈশিষ্ট্যের সারণীতে উল্লিখিত চাপ এবং তাপমাত্রায় চালিত হতে হবে।
4.2। তাপ স্থানান্তর তরল নিষ্কাশন করা হলেই ভালভের মেরামত এবং প্রতিস্থাপনের অনুমতি দেওয়া হয়।
