ডায়াফ্রাম চাপ কমানো ভালভ
চীনের একটি নেতৃস্থানীয় প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, GenTant পণ্য প্রযুক্তির উন্নত উন্নয়ন এবং মানের উপর একটি অটল ফোকাস নিবেদিত। আমাদের ডায়াফ্রাম প্রেসার রিডুসিং ভালভগুলি টেকসই উপকরণ এবং মজবুত নির্মাণ দিয়ে তৈরি, বিভিন্ন চাপের পরিস্থিতিতে সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করে। আমরা নির্ভুলতা, স্থায়িত্ব এবং রক্ষণাবেক্ষণের সহজতা প্রদান করে এমন সমাধান সরবরাহ করতে ক্রমাগত উদ্ভাবনের সাথে কঠোর উত্পাদন মানগুলিকে একত্রিত করি।
ডায়াফ্রাম চাপ হ্রাসকারী ভালভগুলি তরল সিস্টেমে স্থিতিশীল, নিয়ন্ত্রিত নিম্নধারার চাপ বজায় রাখার জন্য নির্ভুল-ইঞ্জিনিয়ারযুক্ত ডিভাইসগুলি গুরুত্বপূর্ণ। একটি সংবেদনশীল মধ্যচ্ছদা প্রক্রিয়া ব্যবহার করে, তারা স্বয়ংক্রিয়ভাবে একটি নিরাপদ, পূর্বনির্ধারিত সেট পয়েন্টে ইনকামিং উচ্চ চাপকে নিয়ন্ত্রণ করে এবং হ্রাস করে, ডাউনস্ট্রিম পাইপলাইন, ফিক্সচার এবং যন্ত্রপাতিগুলির জন্য নির্ভরযোগ্য সুরক্ষা নিশ্চিত করে। এই ফাংশন ক্ষতি প্রতিরোধ, জল হাতুড়ি ন্যূনতম, জল খরচ হ্রাস, এবং আবাসিক, বাণিজ্যিক, এবং পৌরসভা জল সরবরাহ নেটওয়ার্কের সামগ্রিক নিরাপত্তা এবং দীর্ঘায়ু বৃদ্ধির জন্য গুরুত্বপূর্ণ।
প্রযুক্তিগত অগ্রগতি এবং পণ্যের অখণ্ডতা উভয়কেই অগ্রাধিকার দিয়ে, GenTant উচ্চ-পারফরম্যান্স ডায়াফ্রাম প্রেসার রিডুসিং ভালভ প্রদান করে যা আধুনিক হাইড্রোলিক সিস্টেমের সঠিক চাহিদা পূরণ করে, বিশ্বব্যাপী সিস্টেমের দক্ষতা এবং অপারেশনাল নিরাপত্তা সমর্থন করে।
পণ্য বৈশিষ্ট্য এবং আবেদন
এই ডায়াফ্রাম চাপ হ্রাসকারী ভালভ ইনলেট ওঠানামা নির্বিশেষে একটি স্থিতিশীল নিম্নধারার চাপ বজায় রাখে। এটি PN25 এর চাপ রেটিং সহ একটি শক্তিশালী কাঠামো বৈশিষ্ট্যযুক্ত এবং কর্মক্ষমতা, সামঞ্জস্য বা সিলিংকে প্রভাবিত না করে অনুভূমিক বা উল্লম্ব অভিযোজনে নমনীয় ইনস্টলেশনের অনুমতি দেয়।
প্রাথমিকভাবে পৌরসভার জল সরবরাহ ব্যবস্থায় ব্যবহৃত, ভালভটি উচ্চ এবং অস্থির আগত জলের চাপ কমাতে এবং স্থিতিশীল করার জন্য ডিজাইন করা হয়েছে, শেষ ব্যবহারকারী সংযোগের জন্য ধ্রুবক এবং নিরাপদ জলের চাপ নিশ্চিত করে৷ এর মূল কাজ হল আপস্ট্রিম চাপ পরিবর্তিত হলেও স্বয়ংক্রিয়ভাবে একটি স্থির নিম্নধারার চাপ বজায় রাখা।
পণ্যের প্যারামিটার (স্পেসিফিকেশন)
থ্রেডেড সংযোগের ধরন
DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")
প্রযুক্তিগত স্পেসিফিকেশন
সর্বাধিক অনুমোদিত কাজের চাপ (PN): 25 বার
প্রেসার রেগুলেটিং রেঞ্জ (Ps): 0.5~6 বার
আউটলেট প্রেসার ফ্যাক্টরি সেটিং: 3 বার
কাজের তাপমাত্রা পরিসীমা: 0℃(নন-ফ্রিজিং) ~ (80℃
নয়েজ লেভেল (dB(A)): ≤ 30
উপাদান রচনা
① ভালভ বডি, ভালভ কভার, ভালভ স্পুল: HPb59-1
② সিলিং উপাদান: EPDM

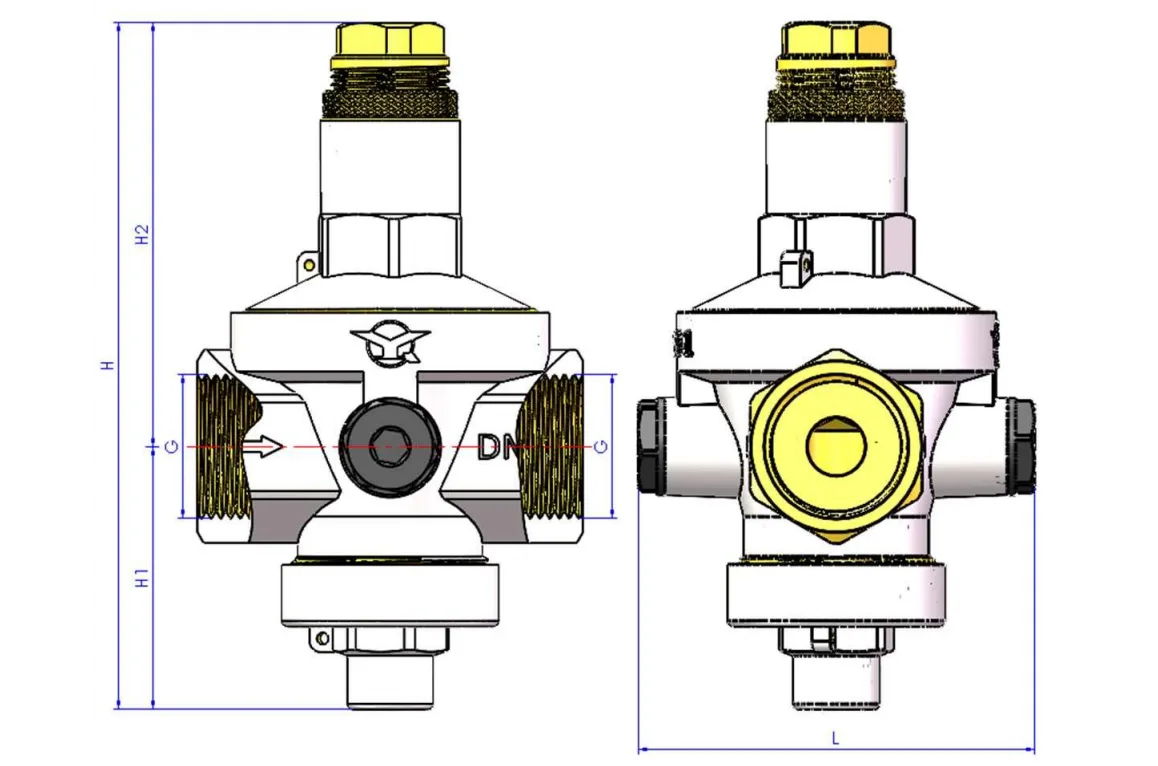

পণ্যের মাত্রা
|
ডিএন (মিমি) |
G |
H1 (মিমি) |
H2 (মিমি) |
হ (মিমি) |
এল (মিমি) |
|
15 |
1/2" |
51.5 |
76.5 |
128 |
74 |
|
20 |
3/4" |
49 |
79 |
128 |
74 |
|
25 |
1" |
63 |
100.5 |
163.5 |
84 |
|
32 |
1-1/4" |
59 |
104.5 |
163.5 |
84 |
|
40 |
1-1/2" |
81 |
139.5 |
220.5 |
110 |
|
50 |
2" |
75 |
145.5 |
220.5 |
110 |
পণ্যের কাঠামো এবং কাজের নীতি

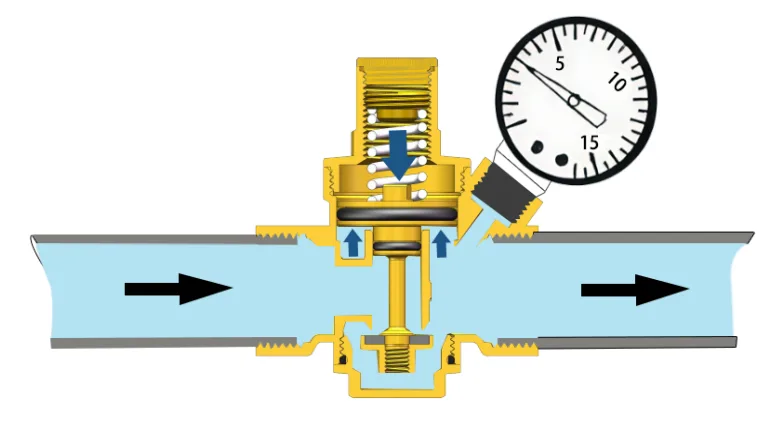

কাজের নীতি
ডায়াফ্রাম প্রেসার রিডুসিং ভালভের মূল কাজ হল উচ্চ খাঁড়ি চাপের সুনির্দিষ্ট মড্যুলেশন একটি স্থিতিশীল, ক্রমাঙ্কিত আউটলেট চাপে, যার ফলে পরবর্তী গার্হস্থ্য এবং শিল্প তরল সিস্টেমের অখণ্ডতা বৃদ্ধির ঘটনা বা স্থানীয়কৃত অতিরিক্ত চাপের অবস্থার বিরুদ্ধে রক্ষা করা।
যান্ত্রিকভাবে, ডিভাইসটি দুটি প্রাথমিক শক্তির ভারসাম্য বজায় রেখে একটি হাইড্রোলিক ভারসাম্য স্থাপন করে: একটি প্রাক-টেনশনযুক্ত স্প্রিং দ্বারা প্রয়োগ করা স্থির বল, যা অভ্যন্তরীণ পিস্টনের উপর কাজ করে আপস্ট্রিম তরল চাপ দ্বারা সৃষ্ট গতিশীল বন্ধ শক্তির বিরুদ্ধে, একটি খোলা অবস্থানের দিকে ভালভকে পক্ষপাতিত্ব করে। এই ক্রমাগত, স্ব-অনুশীলনকারী ভারসাম্য কার্যকরভাবে একটি ধারাবাহিক, হ্রাসকৃত চাপের অবস্থাকে রক্ষণাবেক্ষণ করে, তরল সরবরাহ এবং সিস্টেম সুরক্ষা উভয়কেই অনুকূল করে।

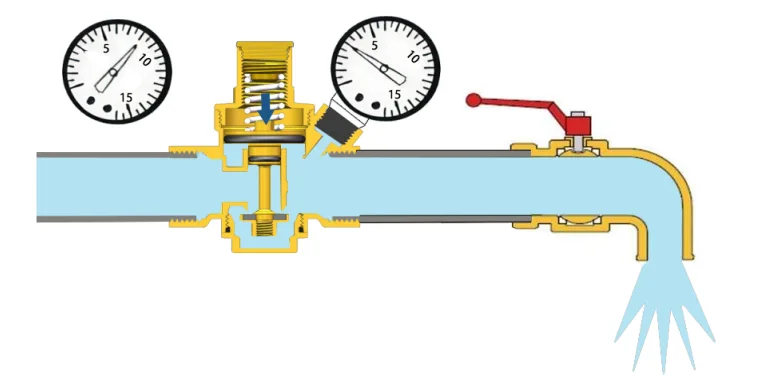

জল খরচ সময় অপারেটিং অবস্থা
যখন জলের কল খোলা হয়, তখন অভ্যন্তরীণ স্প্রিং দ্বারা প্রয়োগ করা শক্তি পিস্টনের নীচের পৃষ্ঠের উপর কাজ করে ঊর্ধ্বগামী হাইড্রোলিক চাপকে ছাড়িয়ে যায়। ফলস্বরূপ, পিস্টন নীচের দিকে অনুবাদ করে, যার ফলে তরল প্রবাহের পথ খোলা হয়। অতিরিক্ত ডাউনস্ট্রিম কল সক্রিয় হওয়ার সাথে সাথে, পিস্টনের নীচের কাউন্টার-চাপ হ্রাস পায়, যার ফলে চাপ হ্রাসকারী ভালভের মাধ্যমে ভলিউমেট্রিক প্রবাহের হার আনুপাতিক বৃদ্ধি পায়।

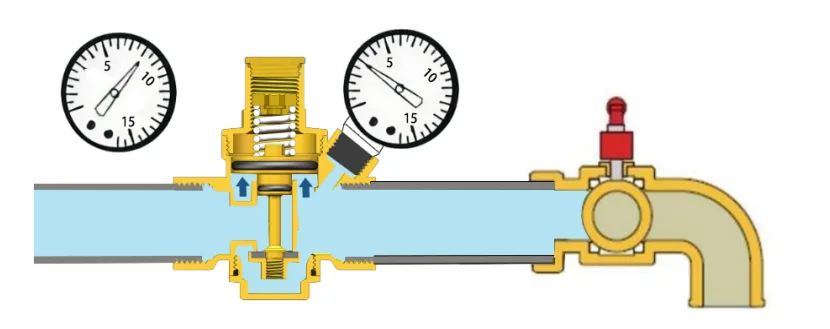

জিরো ফ্লো চলাকালীন অপারেটিং স্ট্যাটাস
একটি ডাউনস্ট্রিম কল বন্ধ করার পরে, ডাউনস্ট্রিম সার্কিটের মধ্যে হাইড্রোলিক চাপ বৃদ্ধি পায়। এই বর্ধিত চাপ অভ্যন্তরীণ পিস্টনকে উপরের দিকে চালিত করে, কার্যকরভাবে তরল পথকে সিল করে এবং পূর্বনির্ধারিত সেট পয়েন্টে নিম্নধারার চাপকে স্থিতিশীল করে। চাপ হ্রাসকারী ভালভের তাত্ক্ষণিক বন্ধ হয়ে যায় যখন পিস্টনের উপর কাজ করা ঊর্ধ্বগামী হাইড্রোলিক বল অভ্যন্তরীণ স্প্রিং মেকানিজম দ্বারা প্রয়োগ করা প্রতিরোধ শক্তিকে ছাড়িয়ে যায়।
ইনস্টলেশন এবং অপারেশন নির্দেশাবলী
4.1 চাপ হ্রাসকারী ভালভ ইনস্টল করার আগে, পাইপিং সিস্টেম থেকে বায়ু এবং ময়লা পরিষ্কার করার পরামর্শ দেওয়া হয়।
4.2 জল প্রবাহের দিকটি যাচাই করুন (ভালভ বডিতে একটি তীর দ্বারা নির্দেশিত)।
4.3 চাপ হ্রাসকারী ভালভ উভয় উল্লম্ব এবং অনুভূমিক পাইপ বিভাগে ইনস্টল করা যেতে পারে (উল্টানো ইনস্টলেশন নিষিদ্ধ)।
4.4 ভালভটি এমন জায়গায় ইনস্টল করা উচিত নয় যেখানে হিমায়িত হতে পারে, যেমন বাইরে, কারণ হিমাঙ্ক ইউনিটের ক্ষতি করবে৷
4.5 চাপ কমানোর ভালভ চাপ সামঞ্জস্য এবং পড়ার জন্য সহজে অ্যাক্সেসযোগ্য স্থানে ইনস্টল করা উচিত। সম্ভাব্য হিমাঙ্কের কারণে পাইপ শ্যাফ্টের মধ্যে ইনস্টলেশনের সুপারিশ করা হয় না।

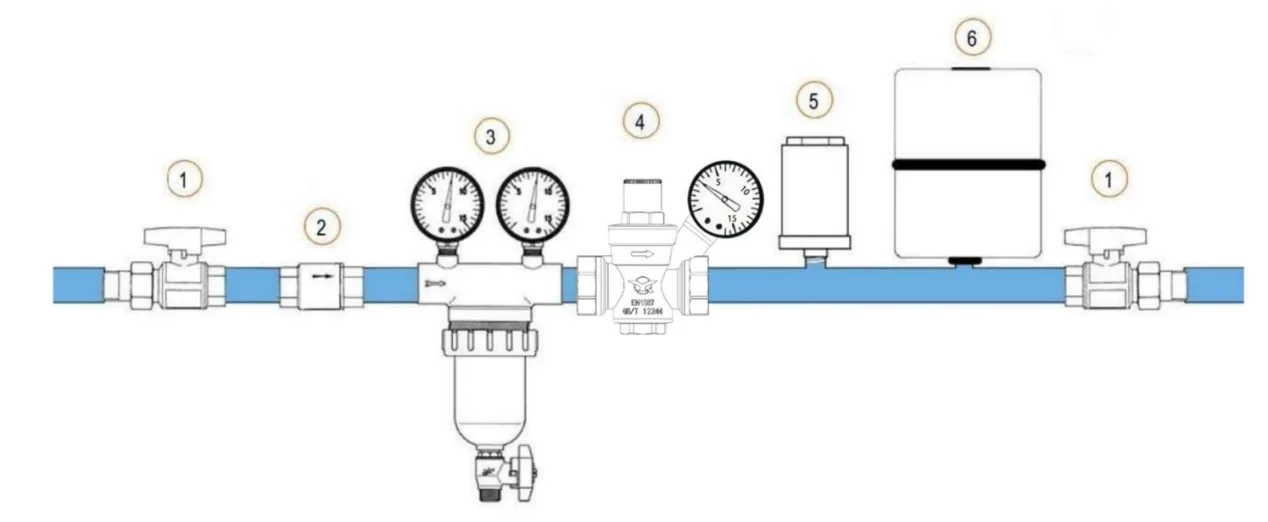

4.6 "জলের হাতুড়ি" ঘটনাটি চাপ হ্রাসকারী ভালভ ব্যর্থতার একটি প্রাথমিক কারণ। নীচের চিত্রে চিত্রিত হিসাবে ইনস্টলেশন পদ্ধতিগুলি সুপারিশ করা হয়, কারণ তারা সমস্ত ডাউনস্ট্রিম সরঞ্জামগুলির জন্য অপারেশন অপ্টিমাইজ করে এবং সহজ রক্ষণাবেক্ষণের কাজগুলিকে সহজতর করে৷
① শাট-অফ ভালভ: বিভিন্ন সরঞ্জামের রক্ষণাবেক্ষণের কাজ সহজতর করার জন্য চাপ হ্রাসকারী ভালভের আপস্ট্রিম এবং ডাউনস্ট্রিম ইনস্টল করা হয়েছে।
② চেক ভালভ: ব্যাকফ্লো প্রতিরোধ করে।
③ ফিল্টার: সমস্ত ডাউনস্ট্রিম সরঞ্জামে ফাউলিং প্রতিরোধ করতে এবং তাদের কার্যকারিতা বজায় রাখতে প্রধান সরবরাহ পাইপের অমেধ্য ফিল্টার করে।
④ পিস্টন-টাইপ গতিশীল স্থিতিশীল চাপ হ্রাস ভালভ.
⑤ ওয়াটার হ্যামার অ্যারেস্টর: বাধার পরে যখন জল সরবরাহ পুনরুদ্ধার করা হয় তখন পাইপলাইনের ওঠানামা রোধ করে, যা সমস্ত ডাউনস্ট্রিম সরঞ্জামের ক্ষতি করতে পারে।
⑥ সম্প্রসারণ জাহাজ: গরম জল এবং গরম জল সঞ্চয় করার ব্যবস্থায় ব্যবহৃত হয় যেখানে তরল তাপের কারণে চাপ বাড়তে পারে, অতিরিক্ত চাপ শোষণ করার জন্য কাজ করে।
চাপ নিয়ন্ত্রণ

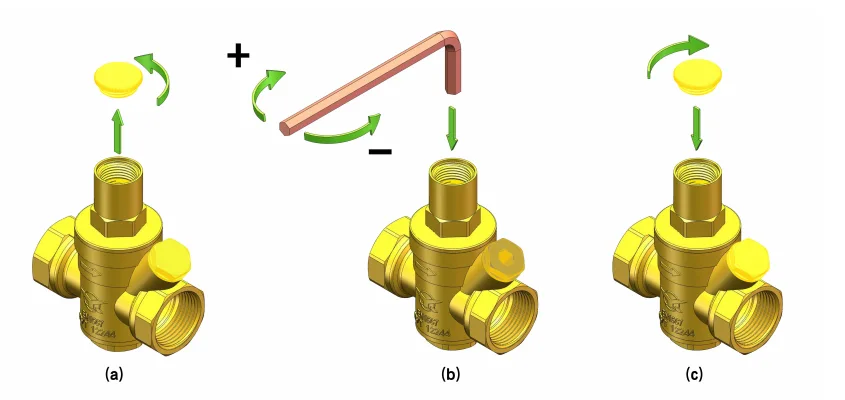

চাপ হ্রাসকারী ভালভের আউটলেট চাপটি 3 বারে কারখানা-প্রিসেট; নিম্নধারার চাপ নিম্নলিখিত পদ্ধতি ব্যবহার করে সামঞ্জস্য করা যেতে পারে:
1. চাপ কমানোর ভালভের পিছনে শাট-অফ ভালভটি বন্ধ করুন
2. প্লাস্টিকের ক্যাপটি ঘড়ির কাঁটার বিপরীত দিকে খুলে ফেলুন
3. চাপ কমানোর ভালভ সামঞ্জস্য করার ক্যাপটিতে একটি অ্যালেন কী ঢোকান: নিম্নধারার চাপ বাড়াতে ঘড়ির কাঁটার দিকে ঘুরুন, নীচের দিকের চাপ কমাতে ঘড়ির কাঁটার বিপরীত দিকে ঘুরুন (চিত্র b)
4.চাপ হ্রাসকারী ভালভের চাপ পরিমাপক যন্ত্রে প্রদর্শিত চাপ মান হল সামঞ্জস্যপূর্ণ নিম্নধারার চাপ
5. সামঞ্জস্য সম্পূর্ণ হওয়ার পরে, প্লাস্টিকের ক্যাপটি ঘড়ির কাঁটার দিকে শক্ত করুন
গোলমাল বা গহ্বরের ঘটনা এড়াতে, 2.5 এর নিচে একটি খাঁড়ি-থেকে-আউটলেট চাপ হ্রাস অনুপাত বজায় রাখার সুপারিশ করা হয়। উদাহরণস্বরূপ, প্রয়োজনীয় আউটলেট চাপ 4 বার হলে, খাঁড়ি চাপ 10 বারের বেশি হওয়া উচিত নয়। প্রয়োজনে, পর্যায়ক্রমে কাঙ্ক্ষিত চাপ হ্রাস পেতে সিরিজে অতিরিক্ত চাপ হ্রাসকারী ভালভ ইনস্টল করার কথা বিবেচনা করুন।
ট্রাবল শ্যুটিং
① গরম জলের পাইপলাইন বা গরম জলের স্টোরেজ সিস্টেমে ইনস্টল করা চাপ হ্রাসকারী ভালভগুলি নিম্নধারার চাপ বৃদ্ধির অভিজ্ঞতা পাবে৷ এটি ঘটে কারণ জল গরম করা চাপ বাড়ায়, এবং যখন জলের ব্যবহার থাকে না, তখন চাপ হ্রাসকারী ভালভ একটি বন্ধ অবস্থায় থাকে, যা জমা হওয়া চাপকে "মুক্ত" হতে বাধা দেয়।
সমাধান: বর্ধিত চাপ শোষণ করতে গরম জলের প্রবেশপথ এবং চাপ হ্রাসকারী ভালভের মধ্যে একটি সম্প্রসারণ পাত্র ইনস্টল করুন।
② সেট চাপ মানের সাথে অসামঞ্জস্যপূর্ণ নিম্নধারার চাপ। নিম্ন জলের গুণমান সহ এলাকায়, চাপ হ্রাসকারী ভালভের মধ্য দিয়ে প্রবাহিত অমেধ্য সহজেই ভালভ সিট এবং পিস্টনের মধ্যে জমা হতে পারে, ভালভটিকে সম্পূর্ণরূপে বন্ধ হতে বাধা দেয়। এটি উজানের চাপকে নিম্নধারার দিকে প্রবেশ করতে দেয়, এইভাবে নিম্নধারার চাপ বাড়ায়।
সমাধান: চাপ হ্রাসকারী ভালভের আপস্ট্রিম একটি ফিল্টার ইনস্টল করুন এবং নিয়মিত পরিষ্কার করুন।
