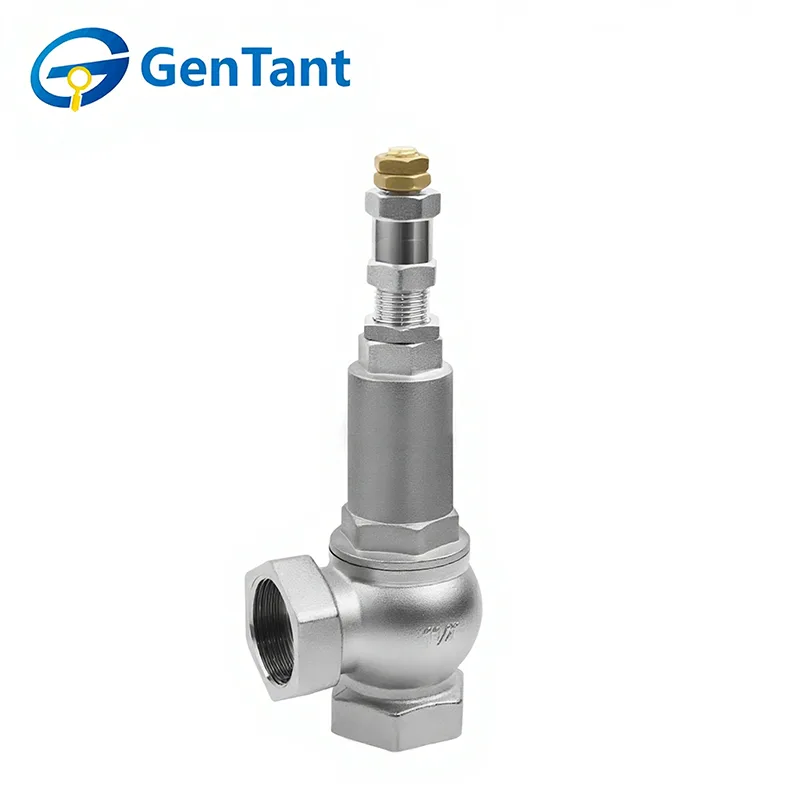

ইলেক্ট্রোপ্লেটেড বাইপাস সেফটি ভালভ

একটি ইলেক্ট্রোপ্লেটেড বাইপাস সেফটি ভালভ হল একটি বিশেষ প্রেসার রিলিফ ডিভাইস যা সিস্টেমের নিরাপত্তা বজায় রাখার এবং বাইপাস প্রবাহ নিয়ন্ত্রণ করার দ্বৈত কার্য সম্পাদন করে। এর প্রাথমিক ভূমিকা হল স্বয়ংক্রিয়ভাবে খোলা এবং অতিরিক্ত চাপ ছেড়ে দেওয়া যখন একটি গুরুত্বপূর্ণ সেট পয়েন্ট অতিক্রম করা হয়, পাম্প, কম্প্রেসার বা পাইপিং সিস্টেমের ক্ষতি রোধ করে। একইসাথে, এর ইন্টিগ্রেটেড বাইপাস ডিজাইন নিয়ন্ত্রিত পুনঃপ্রবাহ বা তরলের ডাইভারশনের অনুমতি দেয়, যা সিস্টেমের চাপকে স্থিতিশীল করতে, ন্যূনতম প্রবাহের প্রয়োজনীয়তাগুলি পরিচালনা করতে এবং ক্লোজড-লুপ সিস্টেমে অতিরিক্ত গরম বা ক্যাভিটেশন প্রতিরোধ করতে সহায়তা করে। ইলেক্ট্রোপ্লেটেড ফিনিস উন্নত জারা প্রতিরোধ ক্ষমতা প্রদান করে, স্থায়িত্ব এবং HVAC, জল চিকিত্সা এবং শিল্প প্রক্রিয়া অ্যাপ্লিকেশনগুলিতে সাধারণ ক্ষয়কারী পরিবেশে স্থায়িত্ব এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

পণ্য বৈশিষ্ট্য এবং আবেদন

ইলেক্ট্রোপ্লেটেড বাইপাস সেফটি ভালভ অতিরিক্ত প্রবাহকে সরিয়ে দেওয়ার জন্য একটি পূর্বনির্ধারিত চাপে স্বয়ংক্রিয়ভাবে খোলার মাধ্যমে গুরুতর অতিরিক্ত চাপ সুরক্ষা প্রদান করে। এটিতে সুনির্দিষ্ট ক্রমাঙ্কন, উচ্চ নির্ভরযোগ্যতার জন্য শক্তিশালী নির্মাণ এবং সামঞ্জস্যপূর্ণ নিরাপত্তা কর্মক্ষমতা নিশ্চিত করার জন্য একটি টেম্পার-প্রুফ সেটিং বৈশিষ্ট্য রয়েছে।

HVAC সিস্টেম, শিল্প প্রক্রিয়া এবং অগ্নি সুরক্ষা সার্কিটগুলিতে পাম্প, হিট এক্সচেঞ্জার এবং বয়লারগুলির সুরক্ষার জন্য বাইপাস সুরক্ষা ভালভ অপরিহার্য। এটি হঠাৎ প্রবাহ পরিবর্তন, সিস্টেম স্টার্ট-আপ বা চাপ বৃদ্ধির সময় ক্ষতি প্রতিরোধ করে, অপারেশনাল ধারাবাহিকতা এবং সরঞ্জামের দীর্ঘায়ু নিশ্চিত করে।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

প্রযুক্তিগত স্পেসিফিকেশন

ফ্লো প্যারামিটার

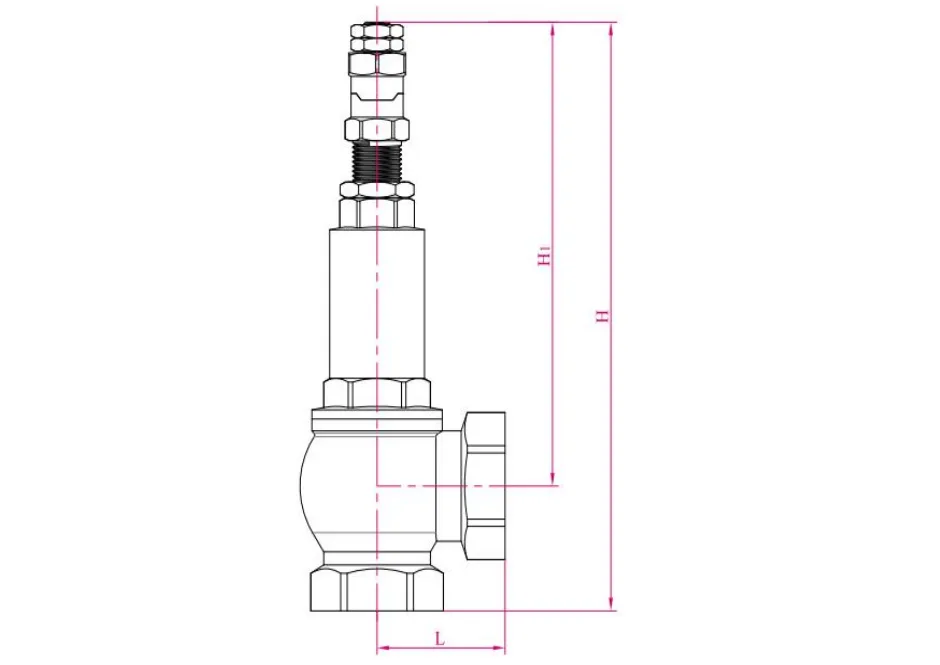

পণ্যের মাত্রা

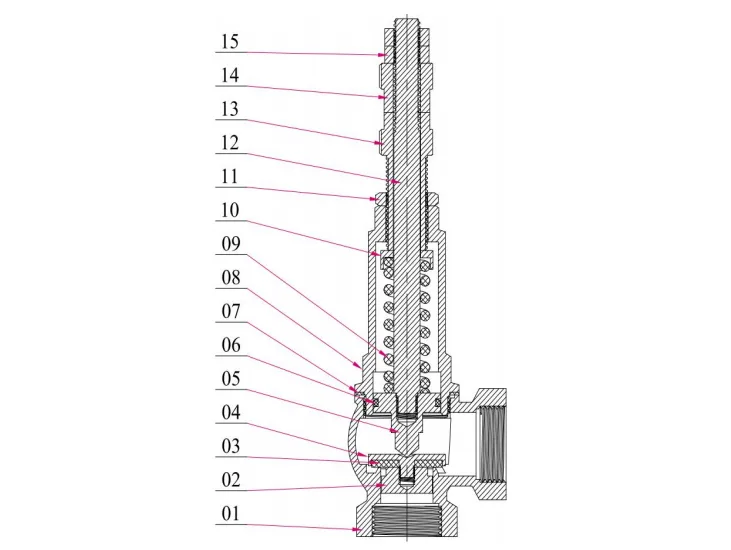

গঠন

কাজের নীতি

একটি নিরাপত্তা ভালভ হল একটি বিশেষ ধরনের ভালভ যার খোলার এবং বন্ধ করার উপাদানগুলি একটি বাহ্যিক শক্তি দ্বারা সাধারণত বন্ধ রাখা হয়। যখন যন্ত্রপাতি বা পাইপলাইনের ভিতরের মাঝারিটির চাপ একটি নির্দিষ্ট মানের উপরে উঠে যায়, তখন এটি সিস্টেমের বাইরে মাধ্যমটিকে ডিসচার্জ করে পাইপ বা সরঞ্জামের ভিতরের মাঝারি চাপকে সেই মানকে অতিক্রম করতে বাধা দেয়। সুরক্ষা ভালভগুলি স্বয়ংক্রিয় ভালভের বিভাগের অন্তর্গত এবং প্রাথমিকভাবে চাপ নিয়ন্ত্রণের জন্য বয়লার, চাপ জাহাজ এবং পাইপলাইনে ব্যবহৃত হয় যাতে এটি নির্ধারিত সীমা অতিক্রম না করে, ব্যক্তিগত সুরক্ষা এবং সরঞ্জাম পরিচালনার জন্য একটি গুরুত্বপূর্ণ প্রতিরক্ষামূলক ভূমিকা পালন করে।

দ্রষ্টব্য: সুরক্ষা ভালভগুলি ব্যবহার করার আগে অবশ্যই একটি চাপ পরীক্ষা করা উচিত।

ইনস্টলেশন এবং অপারেশন নির্দেশাবলী

একটি ইলেক্ট্রোপ্লেটেড বাইপাস সেফটি ভালভ ইনস্টল করার আগে, পাইপলাইনটি পুঙ্খানুপুঙ্খভাবে পরিষ্কার এবং পরিস্কার করতে হবে। এটি সুরক্ষা ভালভ সঠিকভাবে কাজ করতে পারে এবং তার উদ্দেশ্য পূরণ করতে পারে কিনা তা সম্পর্কিত, পাশাপাশি এটির অপারেশনাল কর্মক্ষমতা, সিলিং কর্মক্ষমতা এবং প্রবাহ হার সূচকগুলিকে সরাসরি প্রভাবিত করে।

নিরাপত্তা ভালভ ইনস্টলেশন অবস্থান

সুরক্ষা ভালভের জন্য ইনস্টলেশন অবস্থান নির্বাচন করার সময়, নিম্নলিখিত সমস্যাগুলি লক্ষ করা উচিত:

1.1 সুরক্ষা ভালভটি সুরক্ষিত সিস্টেম বা সরঞ্জামের সবচেয়ে চাপ-সংবেদনশীল পয়েন্টে উল্লম্বভাবে ইনস্টল করা উচিত, যেমন একটি বয়লারের শীর্ষে;

1.2 সুরক্ষা ভালভটি এমন জায়গায় ইনস্টল করা উচিত যা বিচ্ছিন্নকরণ এবং পর্যায়ক্রমিক পরিদর্শন এবং রক্ষণাবেক্ষণের সুবিধা দেয়;

নিরাপত্তা ভালভ ইনলেট পাইপিং ইনস্টলেশন

অতিরিক্ত ইনলেট পাইপিং ছাড়াই সুরক্ষা ভালভটি উল্লম্বভাবে এবং সরাসরি বয়লারের সংযোগ পাইপের উপর ইনস্টল করা ভাল। যদি খাঁড়ি পাইপিং ব্যবহার করা আবশ্যক, তবে এর অভ্যন্তরীণ ব্যাস নিরাপত্তা ভালভের ইনলেট ব্যাসের চেয়ে ছোট হওয়া উচিত নয় এবং পাইপলাইনের প্রতিরোধ ক্ষমতা কমাতে এবং বয়লার জয়েন্টে সেফটি ভালভের ডিসচার্জ রিঅ্যাকশন ফোর্স দ্বারা প্রয়োগ করা মুহূর্তের শক্তি কমাতে এটি যতটা সম্ভব ছোট হওয়া উচিত।

নিরাপত্তা ভালভ স্রাব পাইপিং ইনস্টলেশন

সুরক্ষা ভালভের কার্যকারিতার উপর ডিসচার্জ পাইপিংয়ের প্রভাব কমাতে, ইনস্টলেশনের সময় নিম্নলিখিত বিষয়গুলি লক্ষ্য করা উচিত:

3.1 অত্যধিক পিছনের চাপ এড়াতে ডিসচার্জ পাইপের অভ্যন্তরীণ ব্যাস নিরাপত্তা ভালভের আউটলেট ব্যাসের চেয়ে বড় হওয়া উচিত, যা সুরক্ষা ভালভের অপারেশনকে প্রভাবিত করবে;

3.2 পাইপলাইন স্ট্রেস (ইনস্টলেশন স্ট্রেস এবং থার্মাল স্ট্রেস) সুরক্ষা ভালভে যুক্ত হওয়া থেকে রক্ষা করার জন্য পাইপিংকে পর্যাপ্তভাবে সমর্থন করা উচিত, যা সুরক্ষা ভালভের কার্যকারিতাকে প্রভাবিত করবে;

3.3 নীতিগতভাবে, প্রতিটি সুরক্ষা ভালভের জন্য একটি পৃথক ডিসচার্জ পাইপ ব্যবহার করা ভাল। যদি দুই বা ততোধিক নিরাপত্তা ভালভ একটি সাধারণ হেডার পাইপ (সংগ্রহ পাইপ) ভাগ করে, হেডার পাইপে পর্যাপ্ত ডিসচার্জ এলাকা থাকতে হবে, এবং স্রাব পাইপ হেডার পাইপে প্রবেশ করে প্রবাহের দিক পরিবর্তন যতটা সম্ভব ছোট হওয়া উচিত;

3.4 ডিসচার্জ পাইপের ভিতরে বৃষ্টি, তুষার, কনডেনসেট ইত্যাদি জমা হওয়া রোধ করার জন্য উপযুক্ত ড্রেন হোল (উইপ হোল) থাকতে হবে;

3.5 ডিসচার্জ পাইপের ওজন সেফটি ভালভের আউটলেট ব্রাঞ্চ পাইপ দ্বারা বহন করা অযৌক্তিক; পরিবর্তে, এটি একটি ডেডিকেটেড সাপোর্ট স্ট্রাকচার দ্বারা সমর্থিত হওয়া উচিত, যা সেফটি ভালভ ডিসচার্জ করার সময় প্রতিক্রিয়া বলের কারণে পাইপলাইনকে নড়াচড়া বা কম্পন হতে বাধা দিতে সক্ষম হওয়া উচিত।

নিরাপত্তা ভালভ কর্মক্ষমতা সামঞ্জস্য উপর নির্দেশিকা

আমাদের কোম্পানীর দ্বারা প্রদত্ত সুরক্ষা ভালভগুলি স্ট্যান্ডার্ড প্রবিধান অনুযায়ী ঘরের তাপমাত্রায় পরীক্ষা করা হয় (ফ্যাক্টরি সেটের চাপ 3 বার)। যাইহোক, সুরক্ষা ভালভের প্রকৃত অপারেটিং অবস্থা এবং ঘরের তাপমাত্রা সেটিং এর মধ্যে তাপমাত্রার পার্থক্য রয়েছে, যার ফলে ঘরের তাপমাত্রা সেটিং এবং প্রকৃত অপারেটিং অবস্থার মধ্যে সেট চাপে (খোলার চাপ) বিচ্যুতি ঘটে। এই কারণে, তাপমাত্রার উল্লেখযোগ্য পার্থক্য সহ সুরক্ষা ভালভগুলিকে অবশ্যই সাইটের গরম সামঞ্জস্যের মধ্য দিয়ে যেতে হবে। সামঞ্জস্য বিষয়বস্তু সাধারণত সেট চাপ (খোলার চাপ) সমন্বয় এবং স্রাব চাপ সমন্বয় জড়িত.

সেট চাপ এবং স্রাব চাপ সামঞ্জস্য

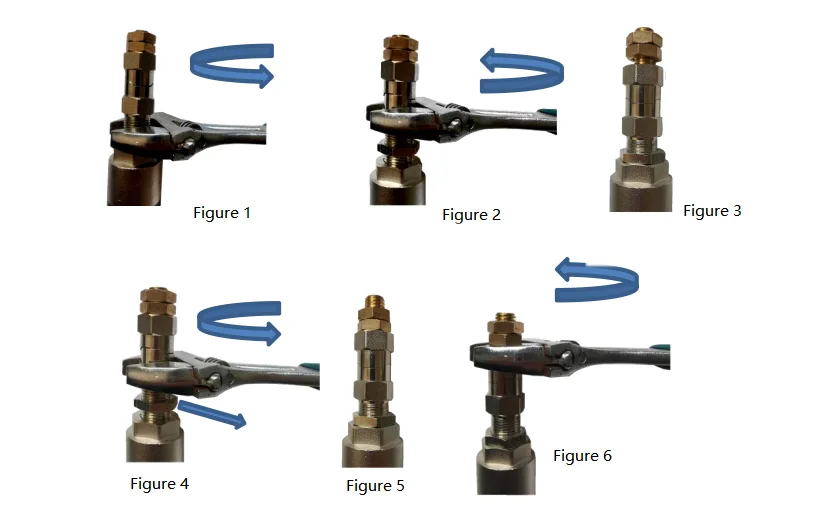

তালা বাদাম আলগা করুন (চিত্র 1)। বসন্তের নির্দিষ্ট কাজের চাপ পরিসরের মধ্যে, বসন্তের সংকোচনের পরিমাণ পরিবর্তন করতে এবং খোলার চাপ সামঞ্জস্য করতে সামঞ্জস্যকারী বাদামটি ঘোরান। সামঞ্জস্য করার সময়, ভালভটি দুবার খোলার জন্য প্রথমে ধীরে ধীরে সুরক্ষা ভালভ ইনলেট চাপ বাড়ান। যদি খোলার চাপ খুব কম হয় (প্রথমে ভালভ ইনলেট চাপ কমিয়ে দিন), অ্যাডজাস্টিং নাট ঘড়ির কাঁটার দিকে ঘোরান (চিত্র 2)। খোলার চাপ খুব বেশি হলে, প্রথমে দুটি বাদাম আলগা করুন (চিত্র 3) এবং তারপরে সামঞ্জস্যকারী বাদামটিকে ঘড়ির কাঁটার বিপরীত দিকে ঘোরান (চিত্র 4)। একবার প্রয়োজনীয় খোলার চাপের সাথে সামঞ্জস্য করা হলে, লক বাদাম এবং দুটি বাদামকে শক্ত করুন (চিত্র 5)।

 ম্যানুয়াল ভেন্টিং টেস্ট

নিরাপত্তা ভালভের ফ্ল্যাট ওয়াশার/গ্যাসকেট এবং ভালভের বডি সাধারণত শক্তভাবে সংকুচিত, বন্ধ অবস্থায় থাকে। যদি নিয়মিত ম্যানুয়াল ভেন্টিং পরীক্ষা করা না হয়, সময়ের সাথে সাথে তারা সহজেই একে অপরের সাথে লেগে থাকতে পারে। একটি অতিরিক্ত চাপের অবস্থার ক্ষেত্রে, নিরাপত্তা ভালভ একটি স্বাভাবিক অ্যালার্ম বাজানো কঠিন হতে পারে, সম্ভাব্য দুর্ঘটনার দিকে পরিচালিত করে। নিয়মিতভাবে একটি ম্যানুয়াল ভেন্টিং পরীক্ষা করা নিশ্চিত করে যে সুরক্ষা ভালভটি সংবেদনশীল এবং নির্ভরযোগ্য দীর্ঘমেয়াদী থাকে, পূর্বোক্ত পরিস্থিতি এড়িয়ে যায়।

নিরাপত্তা ভালভের জন্য নিয়মিত ম্যানুয়াল ভেন্টিং পরীক্ষা প্রয়োজন (আলতো করে সামঞ্জস্যকারী ক্যাপটি ঘড়ির কাঁটার দিকে ঘুরিয়ে দিন (চিত্র 6))।

1. যখন নিঃসৃত হয়, নিরাপত্তার দিকে মনোযোগ দিন এবং নিশ্চিত করুন যে স্রাব আউটলেট পরিষ্কার;

2. আলতো করে এবং মসৃণভাবে সামঞ্জস্যকারী ক্যাপটিকে ঘড়ির কাঁটার দিকে ঘুরিয়ে দিন, কিছুক্ষণের জন্য বিরতি দিন, এবং তারপর মসৃণভাবে এটিকে ফিরিয়ে দিন;

3.নিয়মিত বায়ুচলাচল সপ্তাহে একবার করা যেতে পারে, এবং রেকর্ড রাখা উচিত।
