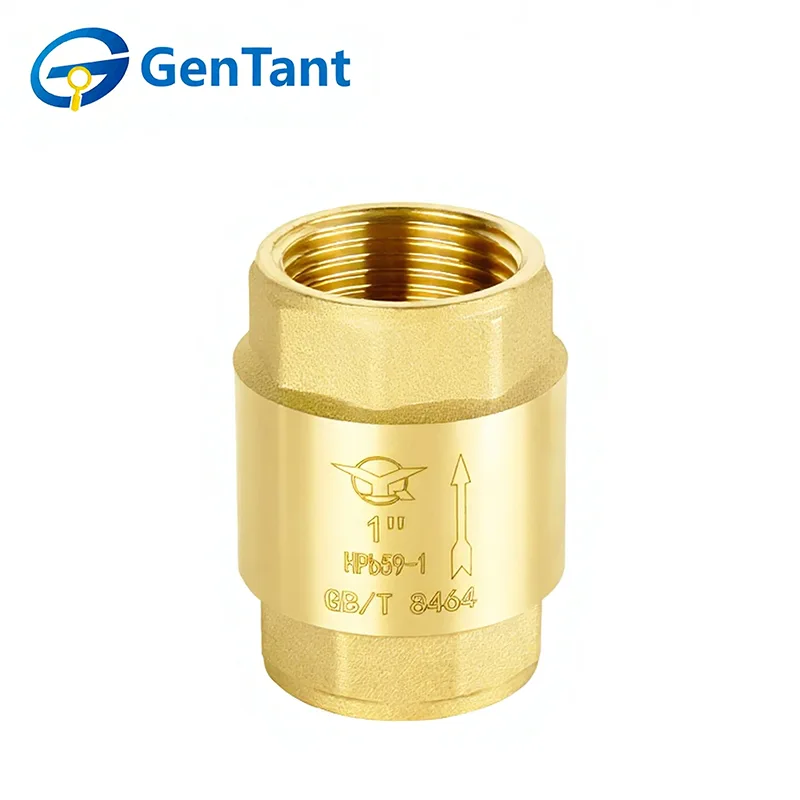

স্প্রিং চেক ভালভ

একটি স্প্রিং চেক ভালভ হল একটি গুরুত্বপূর্ণ একমুখী প্রবাহ নিয়ন্ত্রণ ডিভাইস যা নির্ভরযোগ্য সিলিং এবং দ্রুত প্রতিক্রিয়া নিশ্চিত করতে একটি অভ্যন্তরীণ স্প্রিং মেকানিজম ব্যবহার করে। এর প্রাথমিক ফাংশন হল স্বয়ংক্রিয়ভাবে তরল বা গ্যাস প্রবাহকে এক দিক থেকে অনুমতি দেওয়া এবং বিপরীত প্রবাহ বা ব্যাকফ্লো প্রতিরোধ করা। যখন ফরোয়ার্ড চাপ ক্রমাঙ্কিত স্প্রিং ফোর্সকে অতিক্রম করে, ভালভ ডিস্ক খোলে; যখন প্রবাহ বন্ধ হয়ে যায় বা বিপরীত করার চেষ্টা করে, তখন বসন্ত অবিলম্বে আসনের বিপরীতে ডিস্ককে ধাক্কা দেয়, একটি আঁটসাঁট সীলমোহর তৈরি করে। এই দ্রুত পদক্ষেপটি পাম্প, কম্প্রেসার এবং পাইপিং সিস্টেমগুলিকে জলের হাতুড়ি, চাপ বৃদ্ধি এবং বিপরীত প্রবাহ দূষণের কারণে ক্ষতি থেকে রক্ষা করে। জল সরবরাহ এবং HVAC থেকে শিল্প প্রক্রিয়াকরণ এবং সেচ পর্যন্ত অ্যাপ্লিকেশনগুলিতে সিস্টেমের অখণ্ডতা বজায় রাখার জন্য এটি অপরিহার্য।

পণ্য বৈশিষ্ট্য এবং আবেদন

স্প্রিং চেক ভালভ হল একটি স্বয়ংক্রিয় ভালভ যা দ্রুত, নির্ভরযোগ্য অপারেশনের জন্য একটি স্প্রিং-লোডেড ডিস্ক ব্যবহার করে ব্যাকফ্লো প্রতিরোধ করার সময় তরলকে এক দিকে প্রবাহিত করতে দেয়। এর কমপ্যাক্ট ডিজাইন, টাইট সিলিং এবং কম চাপের ড্রপ এটিকে জল, HVAC এবং শিল্প পাইপিং সিস্টেমের জন্য উপযুক্ত করে তোলে। পাম্প, পাইপলাইন এবং সরঞ্জাম সুরক্ষায় ব্যাপকভাবে ব্যবহৃত, এটি সিস্টেমের সুরক্ষা নিশ্চিত করে, জলের হাতুড়ি প্রতিরোধ করে এবং স্থিতিশীল প্রবাহ বজায় রাখে।

পণ্য পরামিতি

1. নামমাত্র চাপ: 1.6 MPa

2. কাজের মাধ্যম: জল, অ-ক্ষয়কারী এবং অ দাহ্য গ্যাস

3. অপারেটিং তাপমাত্রা: -10°C ≤ T ≤ 120°C

4. থ্রেড ISO228 মান মেনে চলে

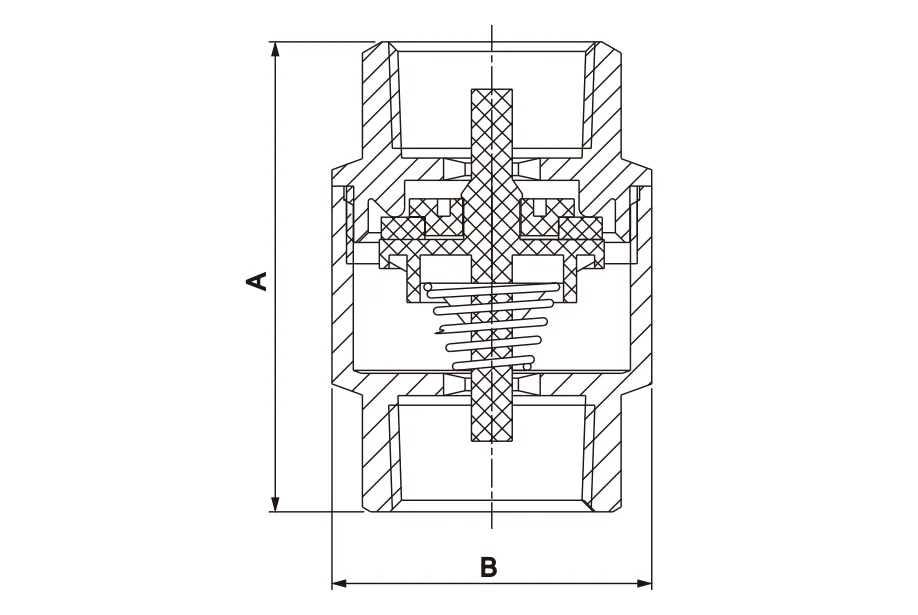

পণ্যের মাত্রা

ইনস্টলেশন নির্দেশিকা

1. ভালভ ইনস্টল করার আগে পাইপিং সিস্টেমটি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন এবং প্রস্তুত করুন।

2. ইনস্টলেশনের আগে, কোনও প্রতিরক্ষামূলক প্রান্তের ক্যাপগুলি সরিয়ে ফেলুন এবং ভালভ পোর্ট এবং বসার পৃষ্ঠতলগুলি পরিষ্কার কিনা তা নিশ্চিত করুন৷

3. সংযোগ পাইপিং থেকে চাপ এড়াতে ভালভের জন্য পর্যাপ্ত সমর্থন প্রদান করুন।

4. নিশ্চিত করুন যে ভালভের চাপ এবং তাপমাত্রার রেটিংগুলি উদ্দেশ্যমূলক পরিষেবার শর্তগুলির জন্য উপযুক্ত৷

5. পরিষেবাতে ভালভ স্থাপন করার আগে, মসৃণ অপারেশন যাচাই করার জন্য এটিকে খোলা থেকে বন্ধ পর্যন্ত সম্পূর্ণভাবে সাইকেল করুন।

6. ইনস্টলেশনের পরে, প্যাকিং বাদামটি সঠিকভাবে শক্ত করা হয়েছে কিনা তা পরীক্ষা করুন।

দ্রষ্টব্য 1: স্প্রিং চেক ভালভ অনুভূমিক বা উল্লম্ব পাইপিংয়ে ঊর্ধ্বমুখী প্রবাহের সাথে ইনস্টল করা যেতে পারে, বা মধ্যবর্তী অভিযোজনে, যদি সুইং-টাইপ চেক ভালভের কব্জা পিনটি অনুভূমিক থাকে। পাম্প আউটলেট বা অন্যান্য উত্তাল প্রবাহ উত্স থেকে পর্যাপ্ত দূরত্বে চেক ভালভ ইনস্টল করুন। বিস্তারিত জানার জন্য প্রাসঙ্গিক প্রযুক্তিগত বুলেটিন পড়ুন.

দ্রষ্টব্য 2: কিছু স্প্রিং চেক ভালভ শিপিংয়ের সময় ডিস্ক রক্ষা করতে অভ্যন্তরীণ প্যাকেজিং অন্তর্ভুক্ত করতে পারে। ইনস্টলেশনের আগে এই ধরনের সমস্ত প্যাকেজিং উপাদান সরান।

অপারেটিং নির্দেশাবলী

চেক ভালভ স্বয়ংক্রিয়ভাবে কাজ করে এবং ম্যানুয়াল হস্তক্ষেপের প্রয়োজন হয় না।

পরিদর্শন এবং রক্ষণাবেক্ষণ

1. রুটিন পরিদর্শন এবং প্রতিরোধমূলক রক্ষণাবেক্ষণের প্রয়োজন হয় না, মাঝে মাঝে স্টেম প্যাকিং এবং খোলা থেকে বন্ধ ভালভের পর্যায়ক্রমিক সাইকেল চালানোর পাশাপাশি।

2. যদি একটি প্যাকিং লিক ঘটে, তাহলে প্যাকিং বাদামটিকে ঘড়ির কাঁটার দিকে প্রায় এক চতুর্থাংশ বাঁক দিয়ে শক্ত করুন - বা ফুটো বন্ধ না হওয়া পর্যন্ত - স্টেম প্যাকিংয়ের উপর সিলিং চাপ বাড়ানোর জন্য৷ সিস্টেমের চাপে থাকা অবস্থায় কখনই একটি ভালভ পুনরায় প্যাক করবেন না।

3. যখন ভালভ স্টেম প্রতিস্থাপন, এছাড়াও প্যাকিং উপাদান প্রতিস্থাপন.

প্রতিস্থাপন যন্ত্রাংশ

স্বাভাবিক অপারেটিং অবস্থার অধীনে, প্রতিস্থাপন অংশ খুব কমই প্রয়োজন হয়. প্রতিটি ভালভ ধরনের জন্য প্রস্তাবিত খুচরা যন্ত্রাংশ অন্তর্ভুক্ত: ডিস্ক, ধারক, এবং কবজা সমাবেশ।

যন্ত্রাংশ অর্ডার করার সময়, অনুগ্রহ করে ভালভের চিত্র নম্বর, আকার, প্রয়োজনীয় অংশ এবং আনুমানিক বয়স প্রদান করুন।

রক্ষণাবেক্ষণ

1. নিয়মিত পরিষ্কার করা. চেক ভালভের পাইপলাইনে অমেধ্য এবং পলির প্রভাব এড়াতে, নিয়মিতভাবে সমস্ত-তামার অনুভূমিক চেক ভালভ এবং পাইপলাইনের ভিতরে পরিষ্কার করা প্রয়োজন।

2. ঠাণ্ডা এবং গরম জলের বিকল্পগুলি নোট করুন। ঘন ঘন চেক ভালভ খোলা এবং বন্ধ করা ক্ষতির কারণ হবে, তাই বিকল্প ঠান্ডা এবং গরম জল অপারেশন এড়ানো উচিত।

3. নোট চাপ. অল-কপার অনুভূমিক চেক ভালভ ব্যবহার করার সময়, পাইপলাইনের ভিতরে চাপের পরিস্থিতির দিকে মনোযোগ দেওয়া উচিত, কারণ অত্যধিক উচ্চ চাপ চেক ভালভের উপর বিরূপ প্রভাব ফেলবে। সংক্ষেপে, অল-কপার অনুভূমিক চেক ভালভ পাইপলাইন সিস্টেমে একটি সাধারণভাবে ব্যবহৃত ডিভাইস এবং এর ব্যবহার এবং রক্ষণাবেক্ষণ খুবই সহজ এবং সহজ। প্রকৃত ব্যবহারে, ব্যবহারকারীদের ব্যবহার প্রভাব নিশ্চিত করার জন্য উপরোক্ত প্রয়োজনীয়তা অনুযায়ী পরিচালনা এবং বজায় রাখা উচিত।
