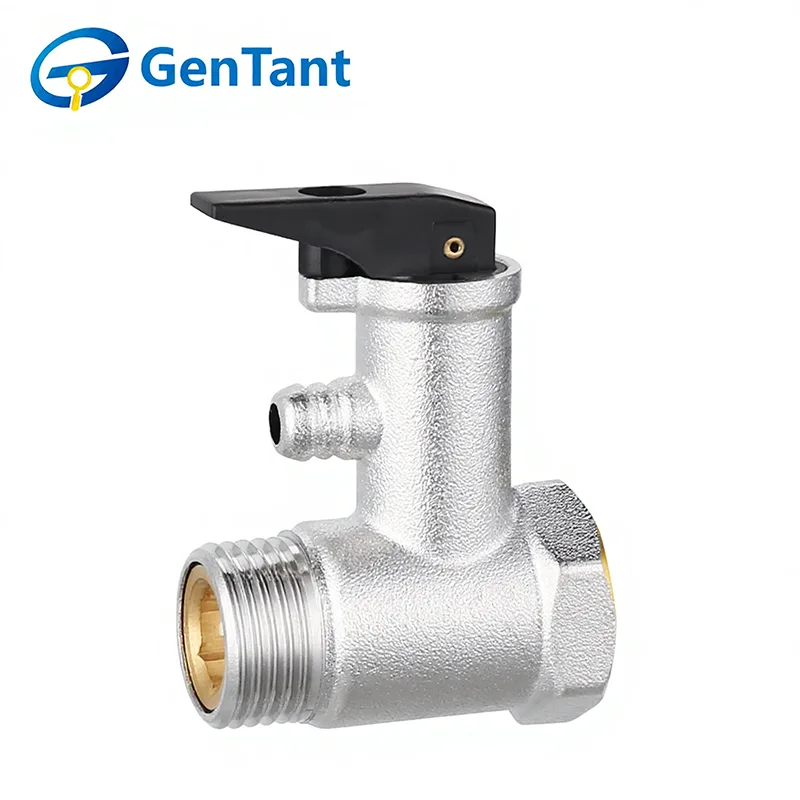

পুরুষ থ্রেড নিরাপত্তা ভালভ

একটি পুরুষ থ্রেড সেফটি ভালভ হল একটি গুরুত্বপূর্ণ চাপ ত্রাণ যন্ত্র যা তরল এবং গ্যাস সিস্টেমে অতিরিক্ত চাপের পরিস্থিতি প্রতিরোধ করে সরঞ্জাম এবং কর্মীদের সুরক্ষার জন্য তৈরি করা হয়েছে। এর বাহ্যিক (পুরুষ) থ্রেডেড সংযোগ দ্বারা বৈশিষ্ট্যযুক্ত, এই ভালভ ডিজাইনটি একটি সুরক্ষিত, লিক-প্রতিরোধী সিল প্রদান করে যখন একটি সংশ্লিষ্ট মহিলা-থ্রেডেড পোর্ট বা ফিটিংয়ে ইনস্টল করা হয়। এর মূল কাজ হল স্বয়ংক্রিয়ভাবে মিডিয়া খোলা এবং ডিসচার্জ করা যখন সিস্টেমের চাপ একটি পূর্ব-নির্ধারিত নিরাপত্তা সীমা অতিক্রম করে, যার ফলে সম্ভাব্য সরঞ্জামের ক্ষতি বা বিপজ্জনক ব্যর্থতা এড়ানো যায়। একবার নিরাপদ চাপ পুনরুদ্ধার করা হলে, ভালভ পুনরায় বন্ধ হয়ে যায়, অবিচ্ছিন্ন সিস্টেম অখণ্ডতা এবং অপারেশনাল নিরাপত্তা নিশ্চিত করে। এই নকশাটি বাণিজ্যিক বয়লার এবং চাপ জাহাজ থেকে সংকুচিত বায়ু সিস্টেম এবং প্রক্রিয়া পাইপিং পর্যন্ত অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

পণ্য বৈশিষ্ট্য এবং আবেদন

পুরুষ থ্রেড সেফটি ভালভগুলি হিটিং, কুলিং এবং গার্হস্থ্য জল সরবরাহ সহ বিভিন্ন সিস্টেমে সুরক্ষা সুরক্ষা ডিভাইস হিসাবে ব্যবহৃত হয়। যখন সিস্টেমের চাপ বৃদ্ধি পায় এবং ভালভের স্রাবের চাপ অতিক্রম করে, তখন নিরাপত্তা ভালভ স্বয়ংক্রিয়ভাবে চাপ উপশম করতে এবং মাধ্যমটি ছেড়ে দিতে সক্রিয় হয়, যার ফলে অভ্যন্তরীণ পাইপলাইন এবং সরঞ্জামগুলির নিরাপত্তা নিশ্চিত হয়। বিপরীতভাবে, সিস্টেমের চাপ নির্ধারিত চাপের নিচে নেমে গেলে ভালভ স্বয়ংক্রিয়ভাবে পুনরায় সেট হয় এবং বন্ধ হয়ে যায়।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

থ্রেডেড সংযোগের ধরন

DN15 (1/2")、DN15×20 (1/2" × 3/4")、DN20×25 (3/4" × 1")

প্রযুক্তিগত স্পেসিফিকেশন

মাঝারি: জল বা গ্লাইকল দ্রবণ (সর্বোচ্চ ঘনত্ব 50%)

অপারেটিং তাপমাত্রা:-20℃~110℃

সর্বাধিক কাজের চাপ: ≤16 বার

রেটেড প্রেসার (Pnr): 2.5-3-3.5-4-5-6-7-8-10 বার (চাপের মান অ-সামঞ্জস্যযোগ্য)

খোলার চাপ (Po): ≤Pnr 10%

বন্ধ চাপ (Pf):≤Pnr 10%

ভালভ বডি: উচ্চ-তাপমাত্রা অবিচ্ছেদ্য ফোর্জিং, ঘন প্রাচীর বেধ, উচ্চ শক্তি।

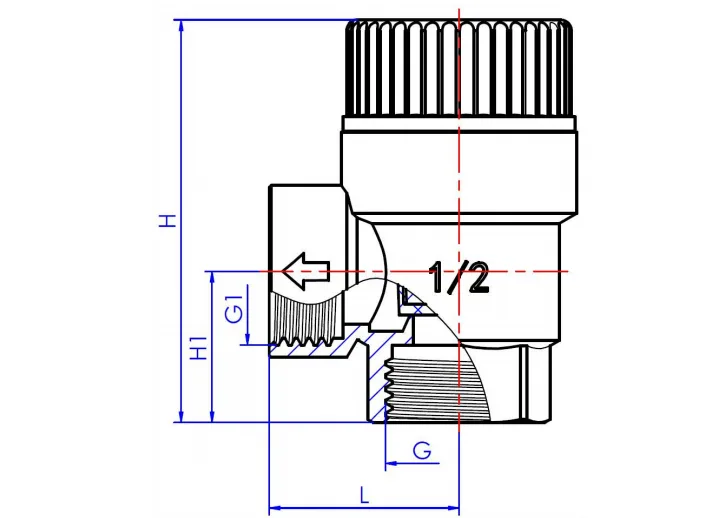

পণ্যের মাত্রা

কাজের নীতি

পুরুষ থ্রেড সেফটি ভালভের অভ্যন্তরীণ পিস্টন ভালভ সিট বন্ধ করতে বসন্তের টান ব্যবহার করে। যখন সিস্টেমের চাপ স্প্রিং এর পূর্বনির্ধারিত টান ছাড়িয়ে যায়, তখন পিস্টন আসন থেকে দূরে, উপরের দিকে চলে যায় এবং জল মুক্তির চ্যানেল খোলে। সুরক্ষা ভালভের সেট চাপ হল সিস্টেমের জন্য সর্বাধিক অনুমোদিত কাজের চাপ।

যখন সিস্টেমের চাপ সেফটি ভালভের ক্লোজিং প্রেশারের নিচে নেমে যায়, তখন পিস্টনের উপরে স্প্রিং দ্বারা প্রবাহিত টান জল প্রবাহের চ্যানেলকে বন্ধ করে দেয়, সিস্টেমটিকে তার স্বাভাবিক অপারেটিং অবস্থায় ফিরিয়ে আনে।

নিরাপত্তা ভালভ আউটলেটের ব্যাস ইনলেটের ব্যাসের সমান বা তার চেয়ে বেশি; এই নকশা দ্রুত চাপ উপশম সুবিধা.

ইনস্টলেশন এবং অপারেশন নির্দেশাবলী

পুরুষ থ্রেড সেফটি ভালভ ইনস্টল করার আগে, যোগ্যতাসম্পন্ন পেশাদার কর্মীদের সিস্টেমের বৈশিষ্ট্যগুলির উপর ভিত্তি করে এবং প্রাসঙ্গিক প্রবিধান মেনে সঠিক মডেল নির্বাচন করা উচিত। ভালভ বডিটি জল প্রবাহের দিক দিয়ে চিহ্নিত করা হয়, যা ইনস্টলেশনের সময় কঠোরভাবে অনুসরণ করা আবশ্যক।

1.প্রযোজ্য সিস্টেম

1.1 হিটিং সিস্টেম

পুরুষ থ্রেড সেফটি ভালভ তাপ উত্সের শীর্ষে (বয়লার, তাপ পাম্প, ইত্যাদি) বা জল সরবরাহ পাইপ থেকে 1 মিটার দূরত্বের মধ্যে ইনস্টল করা উচিত। নিরাপত্তা ভালভ এবং তাপ উৎসের সংযোগ পাইপের মধ্যে কোনো ধরনের শাট-অফ ভালভ থাকা উচিত নয়।

1.2 গার্হস্থ্য গরম জল সিস্টেম

সেফটি ভালভ একটি স্টোরেজ-টাইপ গরম জলের ট্যাঙ্কের ঠান্ডা জলের ইনলেটে ইনস্টল করা উচিত, যাতে এই পয়েন্টগুলির মধ্যে পাইপিংয়ে কোনও ধরনের শাট-অফ ভালভ নেই।

1.3 সংকুচিত গ্যাস সিস্টেম

সুরক্ষা ভালভ সংকুচিত গ্যাস সিস্টেমে ব্যবহারের জন্য উপযুক্ত।

2.ইনস্টলেশন পদ্ধতি

ইনস্টলেশনের আগে, নিশ্চিত করুন যে সিস্টেমের চাপ নিরাপত্তা ভালভের খোলার চাপের সাথে মেলে; নিশ্চিত করুন যে সিস্টেমটি সম্পূর্ণরূপে চাপমুক্ত এবং ঠান্ডা হয়েছে; নিশ্চিত করুন যে সিস্টেম এবং সুরক্ষা ভালভের মধ্যে কোনো ধরনের শাট-অফ ভালভ নেই; সিস্টেম পাইপলাইন ফ্লাশ. নিরাপত্তা ভালভ উল্লম্বভাবে বা অনুভূমিকভাবে ইনস্টল করা যেতে পারে, কিন্তু উল্টে ইনস্টল করা যাবে না (নীচের চিত্রে দেখানো হয়েছে)। এই ইনস্টলেশন পদ্ধতিগুলি অনুসরণ করলে অমেধ্য এবং পললগুলি স্বাভাবিক অপারেশনকে প্রভাবিত করা থেকে আটকাতে পারে।

3. ইনস্টলেশন সতর্কতা

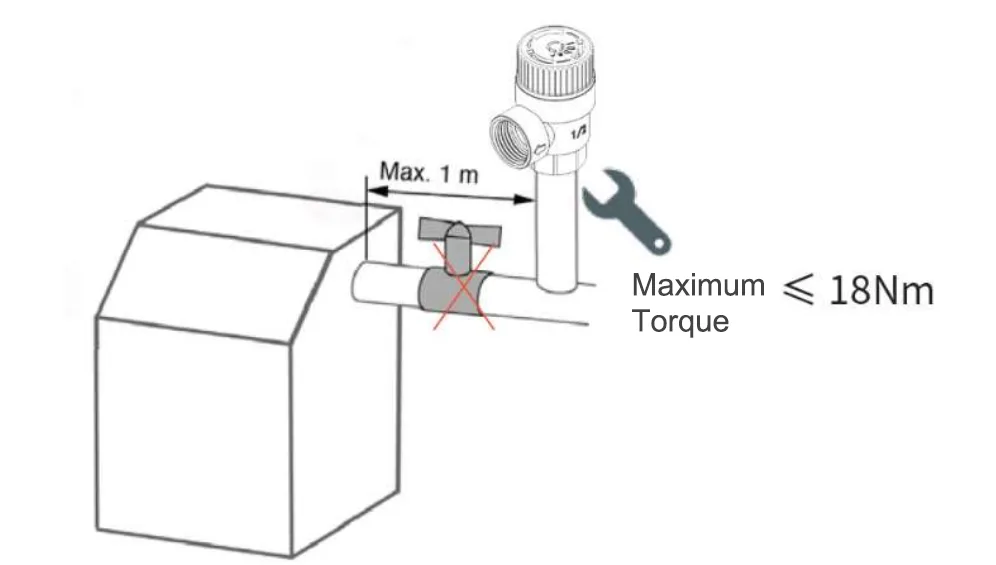

3.1 সুরক্ষা ভালভ ইনস্টল করার সময়, ভালভের বিকৃতি রোধ করতে টর্ক ≤18N·m হওয়া উচিত, যা ব্যর্থতার কারণ হতে পারে। সিস্টেম এবং সুরক্ষা ভালভের মধ্যে যে কোনও ফর্মের (বল ভালভ, চেক ভালভ, ইত্যাদি) কোনও শাট-অফ ভালভ থাকা উচিত নয়, যেমনটি নীচের চিত্রে দেখানো হয়েছে।

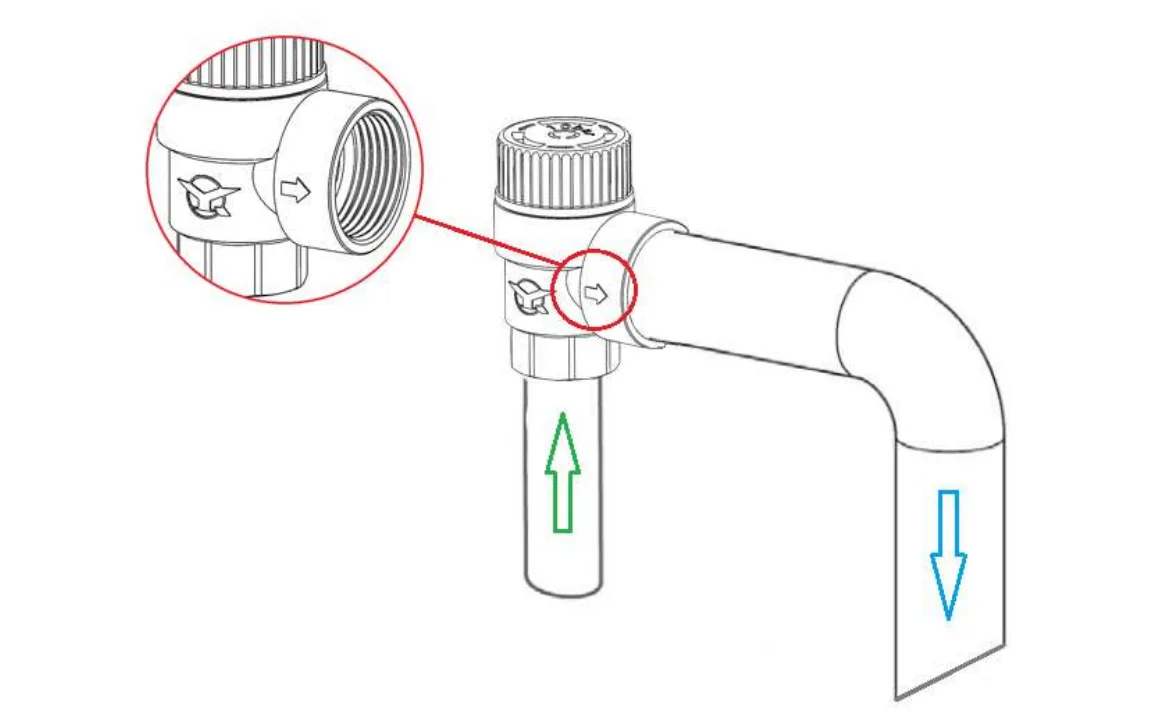

3.2 সিস্টেমটিকে সুরক্ষা ভালভের সাথে সংযোগকারী পাইপিংয়ের ব্যাস অবশ্যই সুরক্ষা ভালভের ইনলেট পাইপের ব্যাসের চেয়ে বেশি বা সমান হতে হবে৷ নিরাপদ ত্রাণ পোর্টে তীরের দিক দিয়ে মাঝারিটির প্রবাহের দিকটি নিশ্চিত করুন, যেমনটি নীচের চিত্রে দেখানো হয়েছে। সুরক্ষা ভালভ রিলিফ পোর্টের কাছে একটি অনুস্মারক চিহ্ন রাখার পরামর্শ দেওয়া হয়: "সিস্টেম অপারেশন চলাকালীন আউটলেটটি ব্লক করবেন না।"

3.3 শাট-অফ ভালভ বা অন্যান্য ভালভ আনুষাঙ্গিক ইনস্টল করবেন না যা চাপ রিলিফ পোর্টে মাঝারি প্রবাহকে বাধা দেয়। নিশ্চিত করুন যে মাধ্যমটি চাপ ত্রাণ বন্দর থেকে মসৃণ এবং বাধাহীনভাবে উপচে যেতে পারে। ড্রেন পাইপের সর্বোচ্চ দুইটি কনুই এবং দৈর্ঘ্য ≤2 মিটার হওয়া উচিত।

3.4 প্রবাহিত মাধ্যমের কারণে ব্যক্তিগত আঘাত বা সম্পত্তির ক্ষতি এড়াতে কমিশনিং, ত্রুটি রক্ষণাবেক্ষণ ইত্যাদির সময় নিরাপদ নিষ্কাশনের জন্য সুরক্ষা ভালভ ইনস্টলেশন অবস্থানের কাছে একটি ফ্লোর ড্রেন বা একটি রিসিভিং ডিভাইস রয়েছে তা নিশ্চিত করুন৷

কমিশনিং

সুরক্ষা ভালভের উপরের হ্যান্ডহুইলে তীরের দিকে একবার হ্যান্ডহুইলটি ঘোরান। এই সময়ে চাপ ত্রাণ বন্দর থেকে মাঝারি ডিসচার্জ করা উচিত। যদি কোনও মাধ্যম ডিসচার্জ না হয়, তাহলে চাপ ত্রাণ পোর্ট ব্লক করা হয়েছে কিনা বা নিরাপত্তা ভালভ ক্ষতিগ্রস্ত হয়েছে কিনা তা পরীক্ষা করুন এবং সিস্টেমের চাপের স্থিতি পরীক্ষা করুন। হ্যান্ডহুইল ঘূর্ণন শুধুমাত্র নিরাপত্তা ভালভ সঠিকভাবে কাজ করছে কিনা তা পরীক্ষা করতে ব্যবহার করা যেতে পারে। হ্যান্ডহুইলটি একাধিকবার বা বিপরীত দিকে ঘোরান না, কারণ এটি সুরক্ষা ভালভের ক্ষতি করবে।

 রক্ষণাবেক্ষণ

সুপারিশ: প্রতি 6 মাসে একটি কার্যকরী পরীক্ষা করুন।
