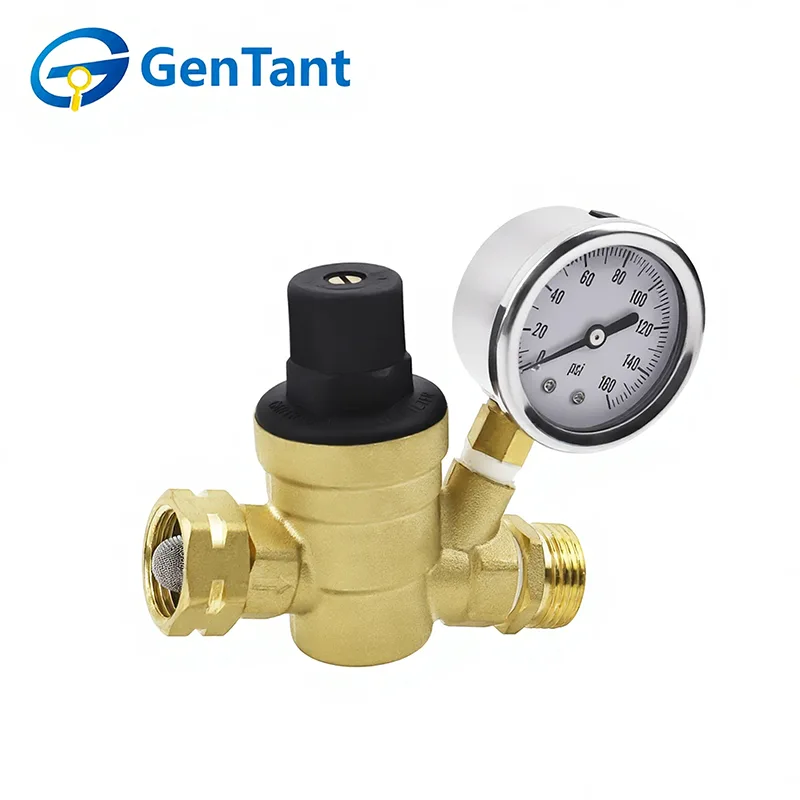

গেজ দিয়ে চাপ কমানো ভালভ
GenTant, চীনের একটি পেশাদার প্রস্তুতকারক এবং সরবরাহকারী থেকে গেজ সহ চাপ হ্রাসকারী ভালভের কাস্টমাইজড সংস্করণ কেনাকাটা করুন। ক্ষেত্রের বিস্তৃত অভিজ্ঞতার সাথে, আমরা আমাদের গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তাগুলি বোঝার এবং পূরণ করার জন্য গভীরভাবে ফোকাস করি। আমাদের পেশাদার প্রকৌশলী এবং দক্ষ কর্মীদের দল বিভিন্ন আবাসিক এবং বাণিজ্যিক অ্যাপ্লিকেশনের জন্য উপযুক্ত সমাধান সরবরাহ করতে গভীর প্রযুক্তিগত দক্ষতার ব্যবহার করে। আমরা নিশ্চিত করি প্রতিটি ভালভ, স্ট্যান্ডার্ড থেকে সম্পূর্ণ কাস্টমাইজড ডিজাইন পর্যন্ত, নির্ভুলতা, স্থায়িত্ব এবং নির্ভরযোগ্যতার কঠোর মান পূরণ করে, সর্বোত্তম সিস্টেমের কর্মক্ষমতা এবং নিরাপত্তার জন্য একটি সম্পূর্ণ এবং ব্যবহারকারী-বান্ধব সমাধান প্রদান করে।
গেজের সাথে চাপ কমানো ভালভ হল ইন্টিগ্রেটেড কন্ট্রোল অ্যাসেম্বলি যা তরল সিস্টেমের মধ্যে সুনির্দিষ্ট চাপ ব্যবস্থাপনা নিশ্চিত করার জন্য ডিজাইন করা হয়েছে। ভালভের মূল কাজ হল স্বয়ংক্রিয়ভাবে উচ্চতর, ওঠানামা করা ইনলেট চাপকে একটি স্থিতিশীল, নিরাপদ, এবং পূর্বনির্ধারিত আউটলেট স্তরে হ্রাস করা, যার ফলে ডাউনস্ট্রিম পাইপলাইন, সরঞ্জাম এবং যন্ত্রপাতিগুলিকে ক্ষতি থেকে রক্ষা করা। সমন্বিত চাপ পরিমাপক সেট আউটলেট চাপের অবিলম্বে, এক নজরে ভিজ্যুয়াল যাচাইকরণ, অনায়াসে পর্যবেক্ষণ, প্রাথমিক সেটআপ, এবং চলমান সিস্টেম ডায়াগনস্টিক সুবিধা প্রদান করে।
পণ্য বৈশিষ্ট্য এবং আবেদন
এই স্ট্যাটিক এবং ডাইনামিক প্রেসার রিডুসিং ভালভ উইথ গেজ বড় ইনলেট ওঠানামা নির্বিশেষে স্থিতিশীল ডাউনস্ট্রিম চাপ বজায় রাখে। একটি মজবুত PN16-রেটেড নির্মাণের বৈশিষ্ট্যযুক্ত, এটি কর্মক্ষমতা, সমন্বয় বা সিলিংকে প্রভাবিত না করে অনুভূমিক এবং উল্লম্ব উভয় ইনস্টলেশনের অনুমতি দেয়। ইউরোপীয় EN1567 মানগুলির সাথে সঙ্গতিপূর্ণ, স্বাস্থ্যবিধি এবং নিরাপত্তা নিশ্চিত করতে এর নিয়ন্ত্রক স্প্রিং পানীয় জল থেকে সম্পূর্ণ বিচ্ছিন্ন।
প্রাথমিকভাবে উচ্চ বা অস্থির পাইপলাইন চাপ সহ পৌরসভার জল সরবরাহ ব্যবস্থায় ব্যবহৃত, ভালভ কার্যকরভাবে শেষ ব্যবহারকারীদের জন্য খাঁড়ি জলের চাপ কমায় এবং স্থিতিশীল করে। এর মূল কাজ হল প্রবাহের চাহিদা মেটানো, নির্ভরযোগ্য এবং নিরাপদ আবাসিক জল সরবরাহ নিশ্চিত করার সময় আপস্ট্রিম বৈচিত্র থাকা সত্ত্বেও স্বয়ংক্রিয়ভাবে ধ্রুবক নিম্নধারার চাপ বজায় রাখা।
পণ্যের প্যারামিটার (স্পেসিফিকেশন)
থ্রেডেড সংযোগের ধরন
DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")
প্রযুক্তিগত স্পেসিফিকেশন
সর্বাধিক অনুমোদিত কাজের চাপ (PN): 16 বার
প্রেসার রেগুলেটিং রেঞ্জ (Ps): 1~6 বার
আউটলেট প্রেসার ফ্যাক্টরি সেটিং: 3 বার
আউটলেট চাপ পরিবর্তন পরিসীমা: ±10%
কাজের তাপমাত্রা পরিসীমা: 0℃(নন-ফ্রিজিং) ~ (80℃
নয়েজ লেভেল (dB(A)): 30 dBA
উপাদান রচনা
① ভালভ বডি, ভালভ কভার, ভালভ স্পুল: HPb59-1
② সিলিং উপাদান: EPDM

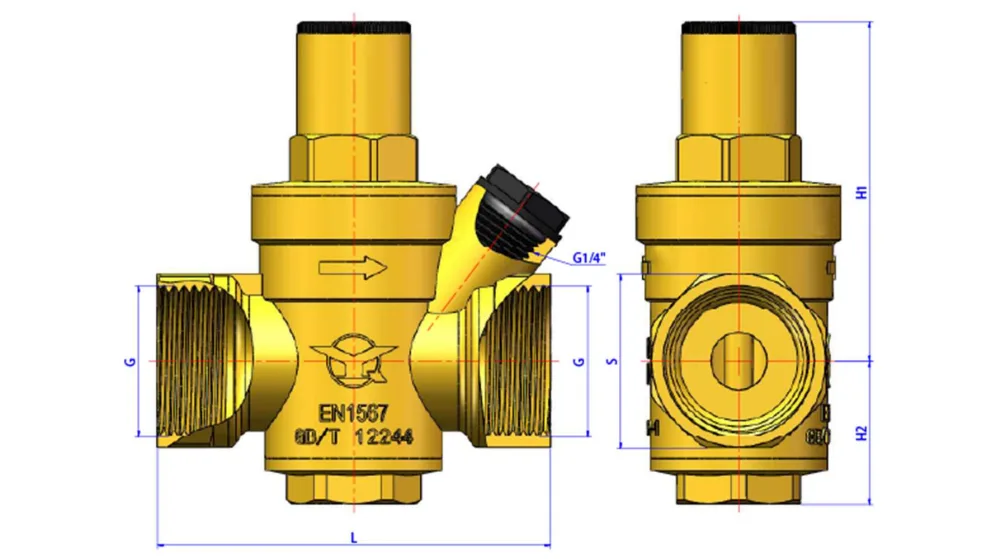

পণ্যের মাত্রা
|
ডিএন (মিমি) |
G |
এল (মিমি) |
এস (মিমি) |
H1 (মিমি) |
H2 (মিমি) |
|
15 |
1/2" |
66 |
25 |
55.5 |
25.5 |
|
20 |
3/4" |
70 |
31 |
55.5 |
25.5 |
|
25 |
1" |
86 |
38 |
75 |
33 |
|
32 |
1-1/4" |
90 |
47 |
75 |
33 |
|
40 |
1-1/2" |
102 |
53 |
98 |
51 |
|
50 |
2" |
108 |
65 |
98 |
51 |
পণ্যের কাঠামো এবং কাজের নীতি

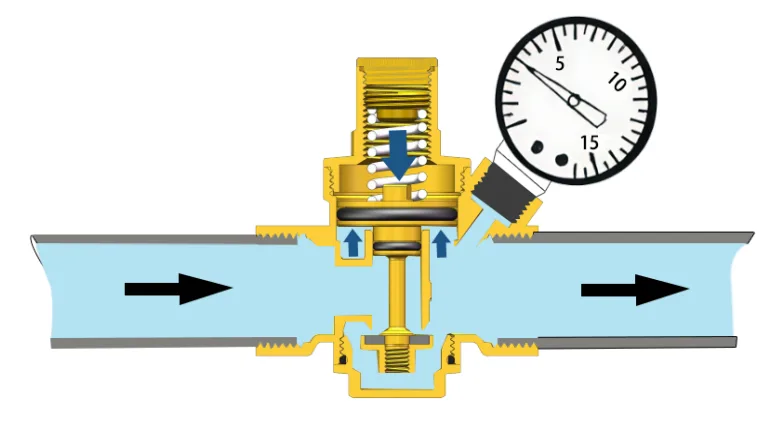

কাজের নীতি
গেজ সহ চাপ কমানো ভালভের মূল কাজ হল উচ্চ খাঁড়ি চাপের সুনির্দিষ্ট মড্যুলেশন একটি স্থিতিশীল, ক্রমাঙ্কিত আউটলেট চাপে, যার ফলে পরবর্তী গার্হস্থ্য এবং শিল্প তরল সিস্টেমের অখণ্ডতা বৃদ্ধির ঘটনা বা স্থানীয়ভাবে অতিরিক্ত চাপের অবস্থার বিরুদ্ধে রক্ষা করা।
যান্ত্রিকভাবে, ডিভাইসটি দুটি প্রাথমিক শক্তির ভারসাম্য বজায় রেখে একটি হাইড্রোলিক ভারসাম্য স্থাপন করে: একটি প্রাক-টেনশনযুক্ত স্প্রিং দ্বারা প্রয়োগ করা স্থির বল, যা অভ্যন্তরীণ পিস্টনের উপর কাজ করে আপস্ট্রিম তরল চাপ দ্বারা সৃষ্ট গতিশীল বন্ধ শক্তির বিরুদ্ধে, একটি খোলা অবস্থানের দিকে ভালভকে পক্ষপাতিত্ব করে। এই ক্রমাগত, স্ব-অনুশীলনকারী ভারসাম্য কার্যকরভাবে একটি ধারাবাহিক, হ্রাসকৃত চাপের অবস্থাকে রক্ষণাবেক্ষণ করে, তরল সরবরাহ এবং সিস্টেম সুরক্ষা উভয়কেই অনুকূল করে।

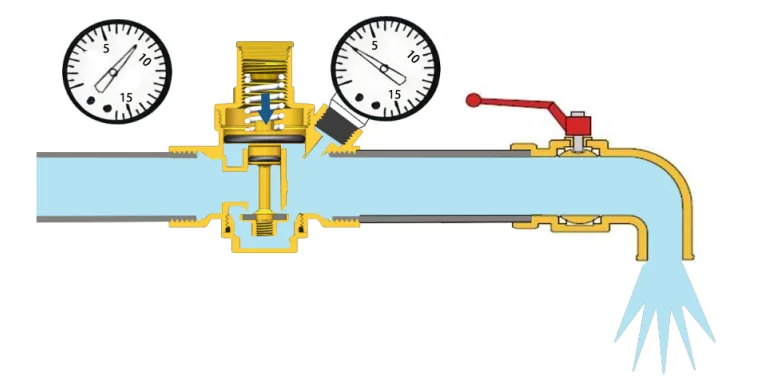

জল খরচ সময় অপারেটিং অবস্থা
যখন জলের কল খোলা হয়, তখন অভ্যন্তরীণ স্প্রিং দ্বারা প্রয়োগ করা শক্তি পিস্টনের নীচের পৃষ্ঠের উপর কাজ করে ঊর্ধ্বগামী হাইড্রোলিক চাপকে ছাড়িয়ে যায়। ফলস্বরূপ, পিস্টন নীচের দিকে অনুবাদ করে, যার ফলে তরল প্রবাহের পথ খোলা হয়। অতিরিক্ত ডাউনস্ট্রিম কল সক্রিয় হওয়ার সাথে সাথে, পিস্টনের নীচের কাউন্টার-চাপ হ্রাস পায়, যার ফলে চাপ হ্রাসকারী ভালভের মাধ্যমে ভলিউমেট্রিক প্রবাহের হার আনুপাতিক বৃদ্ধি পায়।

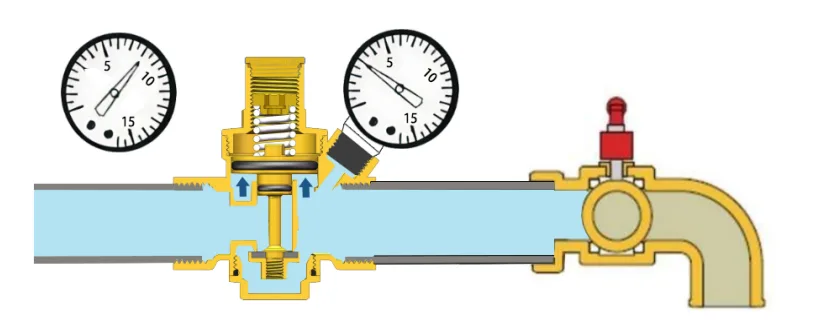

জিরো ফ্লো চলাকালীন অপারেটিং স্ট্যাটাস
একটি ডাউনস্ট্রিম কল বন্ধ করার পরে, ডাউনস্ট্রিম সার্কিটের মধ্যে হাইড্রোলিক চাপ বৃদ্ধি পায়। এই বর্ধিত চাপ অভ্যন্তরীণ পিস্টনকে উপরের দিকে চালিত করে, কার্যকরভাবে তরল পথকে সিল করে এবং পূর্বনির্ধারিত সেট পয়েন্টে নিম্নধারার চাপকে স্থিতিশীল করে। চাপ হ্রাসকারী ভালভের তাত্ক্ষণিক বন্ধ হয়ে যায় যখন পিস্টনের উপর কাজ করা ঊর্ধ্বগামী হাইড্রোলিক বল অভ্যন্তরীণ স্প্রিং মেকানিজম দ্বারা প্রয়োগ করা প্রতিরোধ শক্তিকে ছাড়িয়ে যায়।
ইনস্টলেশন এবং অপারেশন নির্দেশাবলী
4.1 গেজ সহ চাপ হ্রাসকারী ভালভ ইনস্টল করার আগে, পাইপিং সিস্টেম থেকে বায়ু এবং ময়লা পরিষ্কার করার পরামর্শ দেওয়া হয়।
4.2 জল প্রবাহের দিকটি যাচাই করুন (ভালভ বডিতে একটি তীর দ্বারা নির্দেশিত)।
4.3 চাপ হ্রাসকারী ভালভ উভয় উল্লম্ব এবং অনুভূমিক পাইপ বিভাগে ইনস্টল করা যেতে পারে (উল্টানো ইনস্টলেশন নিষিদ্ধ)।
4.4 ভালভটি এমন জায়গায় ইনস্টল করা উচিত নয় যেখানে হিমায়িত হতে পারে, যেমন বাইরে, কারণ হিমাঙ্ক ইউনিটের ক্ষতি করবে৷
4.5 চাপ কমানোর ভালভ চাপ সামঞ্জস্য এবং পড়ার জন্য সহজে অ্যাক্সেসযোগ্য স্থানে ইনস্টল করা উচিত। সম্ভাব্য হিমাঙ্কের কারণে পাইপ শ্যাফ্টের মধ্যে ইনস্টলেশনের সুপারিশ করা হয় না।

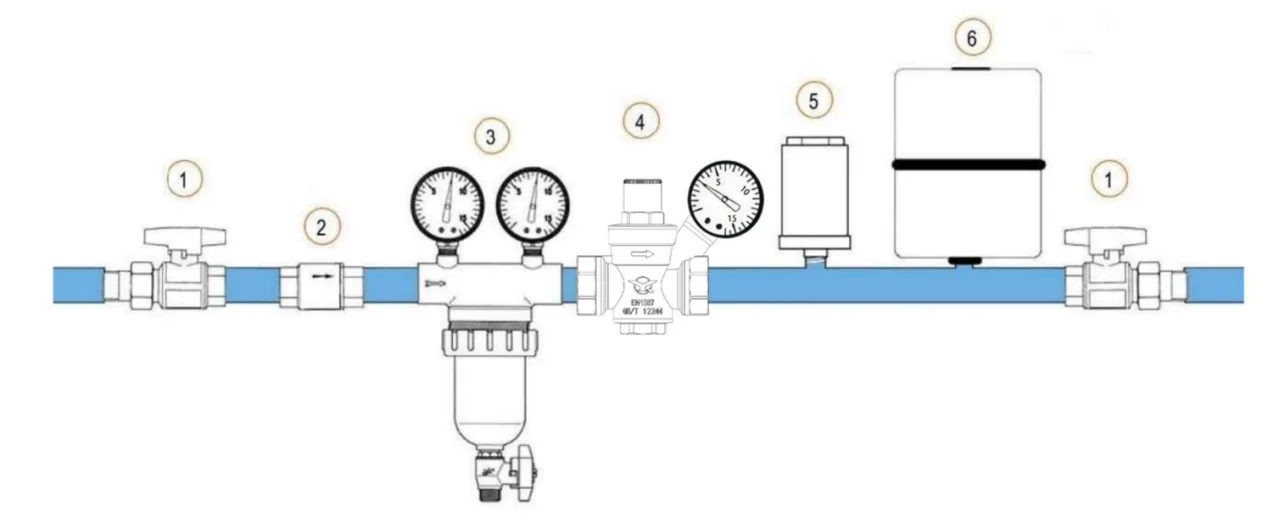

4.6 "জলের হাতুড়ি" ঘটনাটি চাপ হ্রাসকারী ভালভ ব্যর্থতার একটি প্রাথমিক কারণ। নীচের চিত্রে চিত্রিত হিসাবে ইনস্টলেশন পদ্ধতিগুলি সুপারিশ করা হয়, কারণ তারা সমস্ত ডাউনস্ট্রিম সরঞ্জামগুলির জন্য অপারেশন অপ্টিমাইজ করে এবং সহজ রক্ষণাবেক্ষণের কাজগুলিকে সহজতর করে৷
① শাট-অফ ভালভ: বিভিন্ন সরঞ্জামের রক্ষণাবেক্ষণের কাজ সহজতর করার জন্য চাপ হ্রাসকারী ভালভের আপস্ট্রিম এবং ডাউনস্ট্রিম ইনস্টল করা হয়েছে।
② চেক ভালভ: ব্যাকফ্লো প্রতিরোধ করে।
③ ফিল্টার: সমস্ত ডাউনস্ট্রিম সরঞ্জামে ফাউলিং প্রতিরোধ করতে এবং তাদের কার্যকারিতা বজায় রাখতে প্রধান সরবরাহ পাইপের অমেধ্য ফিল্টার করে।
④ পিস্টন-টাইপ গতিশীল স্থিতিশীল চাপ হ্রাস ভালভ.
⑤ ওয়াটার হ্যামার অ্যারেস্টর: বাধার পরে যখন জল সরবরাহ পুনরুদ্ধার করা হয় তখন পাইপলাইনের ওঠানামা রোধ করে, যা সমস্ত ডাউনস্ট্রিম সরঞ্জামের ক্ষতি করতে পারে।
⑥ সম্প্রসারণ জাহাজ: গরম জল এবং গরম জল সঞ্চয় করার ব্যবস্থায় ব্যবহৃত হয় যেখানে তরল তাপের কারণে চাপ বাড়তে পারে, অতিরিক্ত চাপ শোষণ করার জন্য কাজ করে।
চাপ নিয়ন্ত্রণ

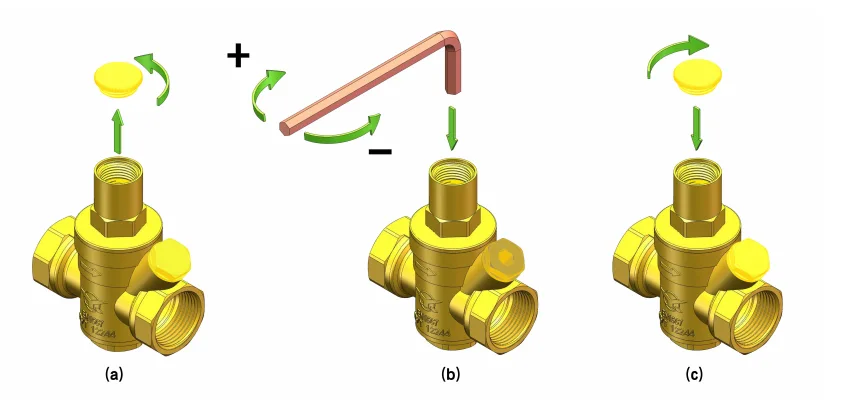

গেজ সহ চাপ হ্রাসকারী ভালভের আউটলেট চাপটি ফ্যাক্টরি-প্রিসেট 3 বারে; নিম্নধারার চাপ নিম্নলিখিত পদ্ধতি ব্যবহার করে সামঞ্জস্য করা যেতে পারে:
1. চাপ কমানোর ভালভের পিছনে শাট-অফ ভালভটি বন্ধ করুন
2. প্লাস্টিকের ক্যাপটি ঘড়ির কাঁটার বিপরীত দিকে খুলে ফেলুন
3. চাপ কমানোর ভালভ সামঞ্জস্য করার ক্যাপটিতে একটি অ্যালেন কী ঢোকান: নিম্নধারার চাপ বাড়াতে ঘড়ির কাঁটার দিকে ঘুরুন, নীচের দিকের চাপ কমাতে ঘড়ির কাঁটার বিপরীত দিকে ঘুরুন (চিত্র b)
4.চাপ হ্রাসকারী ভালভের চাপ পরিমাপক যন্ত্রে প্রদর্শিত চাপ মান হল সামঞ্জস্যপূর্ণ নিম্নধারার চাপ
5. সামঞ্জস্য সম্পূর্ণ হওয়ার পরে, প্লাস্টিকের ক্যাপটি ঘড়ির কাঁটার দিকে শক্ত করুন
গোলমাল বা গহ্বরের ঘটনা এড়াতে, 2.5 এর নিচে একটি খাঁড়ি-থেকে-আউটলেট চাপ হ্রাস অনুপাত বজায় রাখার সুপারিশ করা হয়। উদাহরণস্বরূপ, প্রয়োজনীয় আউটলেট চাপ 4 বার হলে, খাঁড়ি চাপ 10 বারের বেশি হওয়া উচিত নয়। প্রয়োজনে, পর্যায়ক্রমে কাঙ্ক্ষিত চাপ হ্রাস পেতে সিরিজে অতিরিক্ত চাপ হ্রাসকারী ভালভ ইনস্টল করার কথা বিবেচনা করুন।
ট্রাবল শ্যুটিং
① গরম জলের পাইপলাইন বা গরম জলের স্টোরেজ সিস্টেমে ইনস্টল করা গেজ সহ চাপ হ্রাসকারী ভালভ নীচের দিকের চাপের বৃদ্ধি অনুভব করবে৷ এটি ঘটে কারণ জল গরম করা চাপ বাড়ায়, এবং যখন জলের ব্যবহার থাকে না, তখন চাপ হ্রাসকারী ভালভ একটি বন্ধ অবস্থায় থাকে, যা জমা হওয়া চাপকে "মুক্ত" হতে বাধা দেয়।
সমাধান: বর্ধিত চাপ শোষণ করতে গরম জলের প্রবেশপথ এবং চাপ হ্রাসকারী ভালভের মধ্যে একটি সম্প্রসারণ পাত্র ইনস্টল করুন।
② সেট চাপ মানের সাথে অসামঞ্জস্যপূর্ণ নিম্নধারার চাপ। নিম্ন জলের গুণমান সহ এলাকায়, চাপ হ্রাসকারী ভালভের মধ্য দিয়ে প্রবাহিত অমেধ্য সহজেই ভালভ সিট এবং পিস্টনের মধ্যে জমা হতে পারে, ভালভটিকে সম্পূর্ণরূপে বন্ধ হতে বাধা দেয়। এটি উজানের চাপকে নিম্নধারার দিকে প্রবেশ করতে দেয়, এইভাবে নিম্নধারার চাপ বাড়ায়।
সমাধান: চাপ হ্রাসকারী ভালভের আপস্ট্রিম একটি ফিল্টার ইনস্টল করুন এবং নিয়মিত পরিষ্কার করুন।
