চাপ কমানো ভালভ

স্থায়িত্ব এবং নির্ভুলতার জন্য প্রকৌশলী, GenTant ভালভ ইঞ্জিনিয়ারদের দ্বারা নির্দিষ্ট করা হয় এবং বিশ্বব্যাপী অংশীদারদের দ্বারা সংগ্রহ করা হয়। আমরা মান নিয়ন্ত্রণের জন্য প্রতিশ্রুতিবদ্ধ এবং বিভিন্ন অ্যাপ্লিকেশনের চাহিদা পূরণের জন্য পেশাদারভাবে উচ্চ-মানের সমাধান তৈরি করি। আমাদের কারখানা কাস্টমাইজড পরিষেবা অফার করে এবং বিনামূল্যে নমুনা প্রদান করে, আপনাকে সিদ্ধান্ত নেওয়ার আগে আমাদের পণ্য মূল্যায়ন করতে সক্ষম করে। আমরা আপনাকে আমাদের প্রযুক্তিগত ডেটা পর্যালোচনা করতে বা আমাদের দলের সাথে আপনার আবেদনের প্রয়োজনীয়তা নিয়ে আলোচনা করার জন্য আমন্ত্রণ জানাই। আসুন আপনার পরবর্তী প্রকল্পের জন্য নির্ভরযোগ্য, সাশ্রয়ী চাপ ব্যবস্থাপনা সমাধান সরবরাহ করতে সহযোগিতা করি।

পণ্য বৈশিষ্ট্য এবং আবেদন

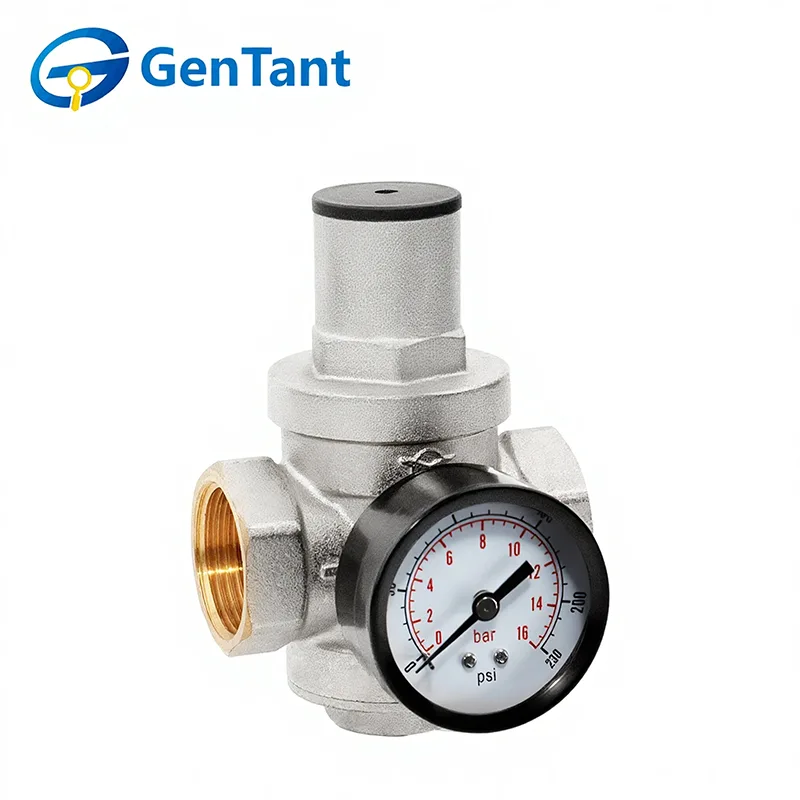

এই চাপ হ্রাসকারী ভালভ, যা চাপ নিয়ন্ত্রক হিসাবেও পরিচিত, চাপের সামঞ্জস্যযোগ্য হ্রাস প্রদানের জন্য গরম এবং ঠান্ডা জল সরবরাহ ব্যবস্থায় ব্যবহারের জন্য ডিজাইন করা হয়েছে। এটি মূল সরবরাহের চাপের ওঠানামা নির্বিশেষে সেট পয়েন্টে বা তার নীচে ধারাবাহিকভাবে নিম্নধারার চাপ বজায় রাখে। এমনকি স্থির অবস্থার অধীনে, নিয়ন্ত্রকের পরে চাপ প্রিসেট মান অতিক্রম করবে না। একটি "পোস্ট-অ্যাকশন" কাজের নীতি বৈশিষ্ট্যযুক্ত, এটি সুনির্দিষ্ট এবং নির্ভরযোগ্য নিয়ন্ত্রণ নিশ্চিত করে। সহজ চাপ পর্যবেক্ষণের জন্য নিয়ন্ত্রকের পাশে একটি থ্রেডেড পোর্ট রয়েছে (চাপ পরিমাপক আলাদাভাবে বিক্রি করা হয়), এবং উভয় সংযোগ প্রান্ত সীল অখণ্ডতার জন্য প্রতিরক্ষামূলক নাইলন ক্যাপ দিয়ে সজ্জিত।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

নামমাত্র ব্যাস: DN15 থেকে DN50

সর্বোচ্চ ইনলেট চাপ: 2.5 MPa

চাপ নিয়ন্ত্রণ পরিসীমা: 0.1 থেকে 0.55 MPa

কারখানার প্রিসেট আউটলেট চাপ: 0.3 MPa

সর্বাধিক অপারেটিং মিডিয়া তাপমাত্রা: +80 ডিগ্রি সেলসিয়াস

মাত্রা

পণ্যের কাঠামো এবং কাজের নীতি

গঠন

GenTant চাপ হ্রাসকারী ভালভ ইনলেট এবং আউটলেট সংযোগ, একটি স্প্রিং-লোডেড সেন্সিং উপাদান এবং একটি সমন্বয় প্রক্রিয়া নিয়ে গঠিত।

কাজের নীতি

তরল ইনলেট চেম্বারে প্রবেশ করে এবং ভালভ প্লাগ এবং পিস্টনের নীচের পৃষ্ঠে সমান শক্তি প্রয়োগ করে। আউটলেট চেম্বারের পিস্টনের উপর কাজ করা মাঝারি চাপ সেট চাপের সাথে ভারসাম্য না হওয়া পর্যন্ত বসন্তের শক্তি নিয়ন্ত্রকটিকে খোলা রাখে। এই মুহুর্তে, ভালভ প্লাগ চেম্বারগুলির মধ্যে উত্তরণ বন্ধ করতে শুরু করে, প্রতিরোধ বাড়ায় এবং আউটলেট চাপকে সেট মান পর্যন্ত কমিয়ে দেয়। পিতলের সমন্বয় বাদাম ব্যবহার করে, নিয়ন্ত্রকের আউটলেট চাপ কারখানার প্রিসেট (3 বার) থেকে ভিন্ন একটি পছন্দসই মান সেট করা যেতে পারে।

ইনস্টলেশন এবং অপারেশন নির্দেশাবলী

চাপ নিয়ন্ত্রক যে কোনো অভিযোজন ইনস্টল করা যেতে পারে. তরলের দিক অবশ্যই ভালভ বডিতে নির্দেশিত তীরের সাথে মিল থাকতে হবে। সমন্বয় হাতা একটি অপারেবল অবস্থানে হওয়া উচিত।

নিয়ন্ত্রকটি এমন একটি স্থানে ইনস্টল করা উচিত যা কমিশনিং এবং রক্ষণাবেক্ষণ ক্রিয়াকলাপকে সহজতর করে।

500 মাইক্রনের কম নয় এমন একটি পরিস্রাবণ সূক্ষ্মতা সহ একটি যান্ত্রিক ফিল্টার অবশ্যই নিয়ন্ত্রকের উজানে ইনস্টল করতে হবে।

ইনস্টলেশনের সময় নিম্নলিখিত শর্ত পূরণ করা আবশ্যক:

● পাইপলাইনের খাঁড়ি অংশটি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন এবং ফ্লাশ করুন।

● নিশ্চিত করুন যে কোনও সিলিং উপকরণ (যেমন PTFE থ্রেড সিল টেপ, হেম্প সিলিং কর্ড, ইত্যাদি) নিয়ন্ত্রকের কাজের চেম্বারে প্রবেশ করবে না।

● নতুন নির্মাণ বা বড় সংস্কার প্রকল্পে, নিয়ন্ত্রক ইনস্টল করার আগে পাইপলাইনের চাপ পরীক্ষা এবং ফ্লাশিং সম্পন্ন করতে হবে।

GenTant চাপ হ্রাসকারী ভালভ অবশ্যই পাইপলাইন থেকে কোন লোড বহন করবে না (বাঁকানো, কম্প্রেশন, টান, টর্শন, মিস্যালাইনমেন্ট, কম্পন, ফাস্টেনারগুলির অমসৃণ শক্ত করা ইত্যাদি সহ)। যেখানে প্রয়োজন, ভালভের উপর পাইপলাইন দ্বারা আরোপিত লোডগুলি দূর করার জন্য সমর্থন বা ক্ষতিপূরণকারী ইনস্টল করা আবশ্যক। নিয়ন্ত্রকের জন্য সর্বাধিক ইনস্টলেশন টর্ক নীচের টেবিলে তালিকাভুক্ত করা হয়েছে

জল মিটারের আপস্ট্রিম রেগুলেটর ইনস্টল করার সুপারিশ করা হয়। চাপ নিয়ন্ত্রণ একটি চাপ গেজ ব্যবহার করে সঞ্চালিত করা আবশ্যক, যা নিয়ন্ত্রক প্লাগের অবস্থানে ইনস্টল করা যেতে পারে। গেজ রেগুলেটরের আউটলেট চাপ প্রদর্শন করে।

সেট চাপ সামঞ্জস্য করতে, প্রথমে ক্যাপটি আলগা করুন, তারপরে চাপ গেজে নির্দেশিত হিসাবে পছন্দসই চাপ না পৌঁছানো পর্যন্ত সামঞ্জস্য স্ক্রুটি চালু করতে একটি রেঞ্চ ব্যবহার করুন। সমন্বয় স্ক্রু ঘড়ির কাঁটার দিকে ঘুরলে সেট চাপ বৃদ্ধি পায়, যখন এটি ঘড়ির কাঁটার বিপরীত দিকে ঘুরিয়ে দিলে তা হ্রাস পায়। সমন্বয় সম্পন্ন করার পরে নিরাপদে কভার শক্ত করুন।

গোলমাল বা গহ্বর এড়াতে, খাঁড়ি/আউটলেট চাপের অনুপাত 2.5 MPa-এর নিচে বজায় রাখার পরামর্শ দেওয়া হয়। উদাহরণস্বরূপ, যদি প্রয়োজনীয় আউটলেট চাপ 4 বার হয়, তাহলে খাঁড়ি চাপ 10 বারের বেশি হওয়া উচিত নয়। প্রয়োজনে, সিরিজে অতিরিক্ত চাপ হ্রাসকারী ভালভ ইনস্টল করার কথা বিবেচনা করুন।
