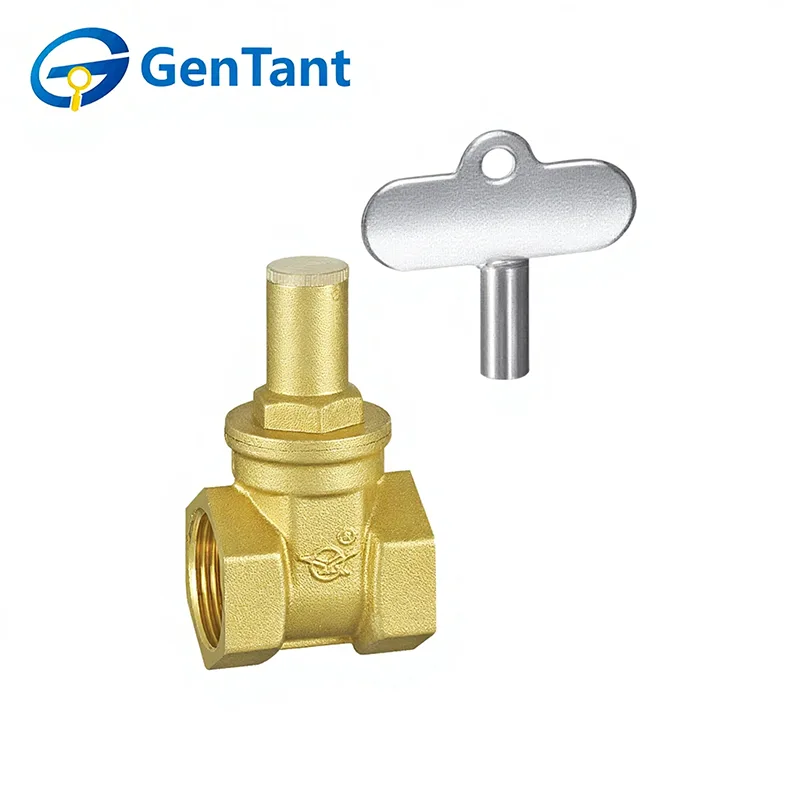

ত্রিভুজ লকযোগ্য গেট ভালভ

একটি ত্রিভুজ লকযোগ্য গেট ভালভ হল একটি বিশেষ প্রবাহ নিয়ন্ত্রণ ডিভাইস যা পাইপলাইন সিস্টেমে নিরাপদ বিচ্ছিন্নতার জন্য ডিজাইন করা হয়েছে। এর মূল কাজ হল একটি কীলক-আকৃতির গেটের রৈখিক গতির মাধ্যমে তরল প্রবাহকে সক্ষম করা বা সম্পূর্ণরূপে অবরুদ্ধ করা, যখন সমন্বিত ত্রিভুজ-আকৃতির লকিং প্রক্রিয়া ভালভের অবস্থান (খোলা বা বন্ধ) একটি তালা দিয়ে সুরক্ষিত করতে দেয়। এটি অননুমোদিত বা দুর্ঘটনাজনিত অপারেশন রোধ করে, গুরুত্বপূর্ণ সিস্টেম নিরাপত্তা নিশ্চিত করে, রক্ষণাবেক্ষণের জন্য নিয়ন্ত্রিত অ্যাক্সেস এবং অ্যাপ্লিকেশনগুলিতে সুনির্দিষ্ট প্রবাহ ব্যবস্থাপনা যেখানে অপারেশনাল নিরাপত্তা অপরিহার্য, যেমন পাবলিক ইউটিলিটি, বাণিজ্যিক বিল্ডিং পরিষেবা এবং শিল্প প্রক্রিয়াগুলিতে।

পণ্য বৈশিষ্ট্য এবং আবেদন

ত্রিভুজ লকযোগ্য গেট ভালভ জল সরবরাহ এবং ইউটিলিটি পাইপলাইন সিস্টেমে নিরাপদ অন/অফ নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এটিতে একটি টেকসই ভালভ বডি এবং একটি ত্রিভুজ কী লকিং প্রক্রিয়া রয়েছে যা অননুমোদিত অপারেশন এবং টেম্পারিং প্রতিরোধ করে। সম্পূর্ণরূপে খোলা হলে, এটি ন্যূনতম প্রবাহ প্রতিরোধের এবং নির্ভরযোগ্য সিলিং কর্মক্ষমতা প্রদান করে। এই ভালভটি পৌরসভার জল নেটওয়ার্ক, বিল্ডিং পরিষেবা, HVAC সিস্টেম এবং শিল্প পাইপলাইনে ব্যাপকভাবে ব্যবহৃত হয় যেখানে নিরাপত্তা, নিয়ন্ত্রিত অ্যাক্সেস এবং নির্ভরযোগ্য বিচ্ছিন্নতা প্রয়োজন।

পণ্য পরামিতি

প্রযুক্তিগত স্পেসিফিকেশন

① লাল স্ট্যাম্পিং এবং গরম ফোরজিং প্রক্রিয়া ব্যবহার করে উচ্চ-মানের তামা উপাদান থেকে তৈরি।

② ত্রিভুজ লকযোগ্য গেট ভালভ জল, তেল এবং গ্যাসের মতো মিডিয়ার সাথে কাজ করে।

③ অপারেটিং তাপমাত্রা: -10°C ≤ t ≤ 120°C।

④ সর্বাধিক অনুমোদিত কাজের চাপ (PN): 16 বার।

থ্রেড সংযোগের ধরন

DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1/1/4″), DN40 (1/1/2″), DN50 (2″)

উপাদান রচনা

ভালভ বডি, বনেট, গেট: HPb59-1

সিলিং উপাদান: EPDM

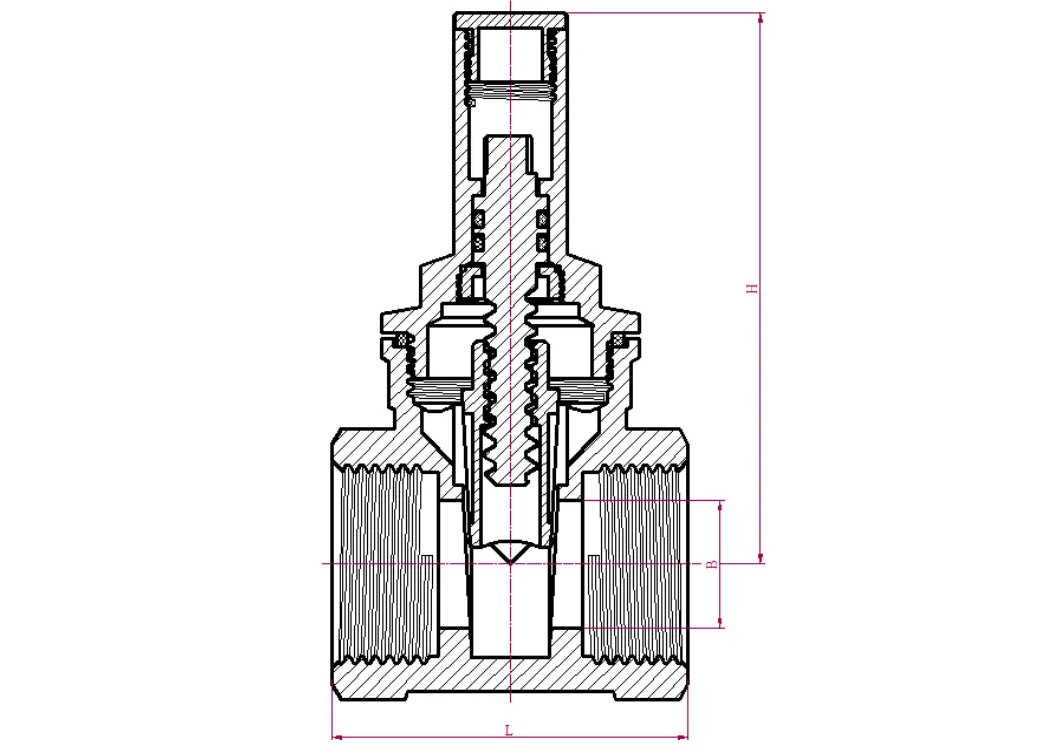

পণ্যের মাত্রা

ইনস্টলেশন নির্দেশিকা

1.1 থ্রেডেড গেট ভালভের জন্য, ইনস্টলেশন এবং শক্ত করার সময় গেটটি সম্পূর্ণরূপে বন্ধ অবস্থায় রয়েছে তা নিশ্চিত করুন৷ PTFE টেপের মতো সিল করার উপকরণগুলি পরিষ্কার এবং ধ্বংসাবশেষ মুক্ত হওয়া উচিত।

1.2 থ্রেডেড গেট ভালভ ইনস্টল করার সময়, নিশ্চিত করুন যে পাইপটি ভালভের বডির প্রান্তের মুখের সাথে লম্ব। শক্ত করার সময় শুধুমাত্র ষড়ভুজাকার বা অষ্টভুজাকার অংশটিকে থ্রেডের মতো একই দিকে আঁকড়ে ধরুন - বিপরীত ষড়ভুজ বা অষ্টভুজাকার অংশটিকে আঁকড়ে ধরবেন না। DN15 এবং DN20 এর জন্য ইনস্টলেশন টর্ক 50 N·m এর বেশি হওয়া উচিত নয় এবং ভালভের শরীরের বিকৃতি বা প্রতিবন্ধী অপারেশন এড়াতে DN25 এর জন্য 70 N·m এর বেশি হওয়া উচিত নয়।

1.3 পাইপের প্রান্তে একটি থ্রেডেড গেট ভালভ সংযোগ করার সময়, অভ্যন্তরীণ থ্রেডটি হয় টেপারড বা সমান্তরাল হতে পারে, তবে বাহ্যিক থ্রেডটি অবশ্যই টেপারড পাইপ থ্রেড হতে হবে। মেনে চলতে ব্যর্থতার ফলে সংযোগ বিচ্ছিন্ন হতে পারে এবং ফুটো হতে পারে।

1.4 এই পয়েন্টটি 1.3 ধারায় উল্লিখিত প্রয়োজনীয়তার পুনরাবৃত্তি করে: অভ্যন্তরীণ থ্রেডগুলি টেপার বা সমান্তরাল হতে পারে, যখন বাহ্যিক থ্রেডগুলি আলগা সংযোগগুলি থেকে ফুটো হওয়া রোধ করতে অবশ্যই টেপার করা উচিত।

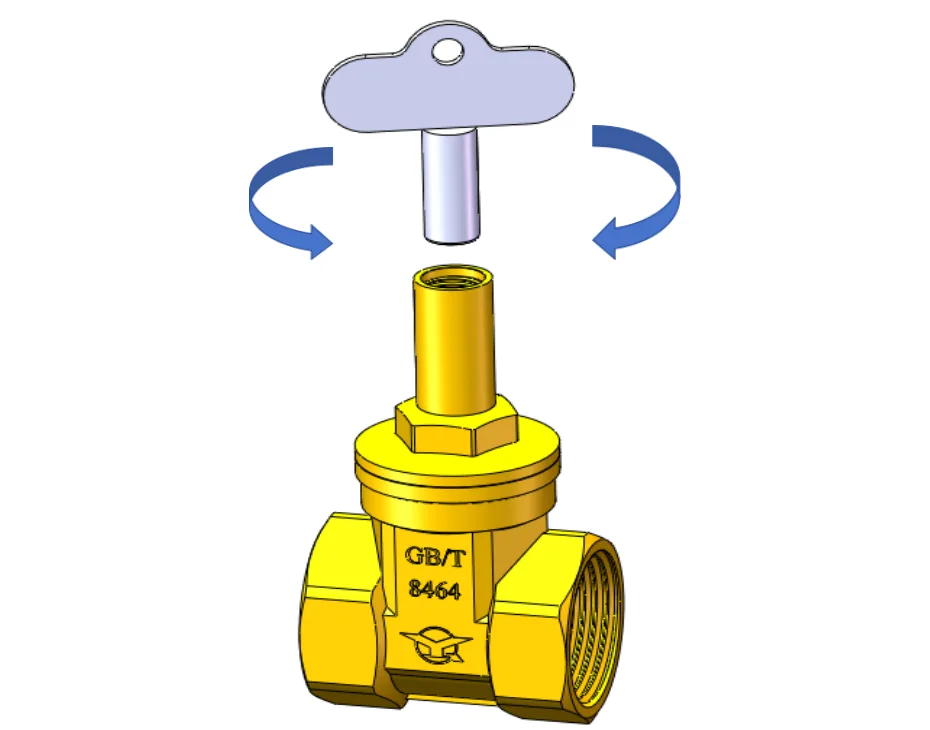

1.5 ত্রিভুজ লকযোগ্য গেট ভালভ পরিচালনা করতে: ঘড়ির কাঁটার দিকে ঘড়ির কাঁটার দিকে ঘুরুন এবং খোলার জন্য ঘড়ির কাঁটার বিপরীত দিকে ঘুরুন। কোন অতিরিক্ত সরঞ্জাম বা অত্যধিক শক্তি ব্যবহার করবেন না, কারণ এটি ভালভের কাঠামোর ক্ষতি করতে পারে।

1.6 এটির পরিষেবা জীবন দীর্ঘায়িত করার জন্য শুধুমাত্র সম্পূর্ণ খোলা বা সম্পূর্ণরূপে বন্ধ অবস্থানে ভালভ ব্যবহার করার পরামর্শ দেওয়া হয়। ভালভ আংশিকভাবে থ্রটলিং উদ্দেশ্যে খোলা উচিত নয় এবং শেষ ভালভ হিসাবে ব্যবহার করা উচিত নয়।
